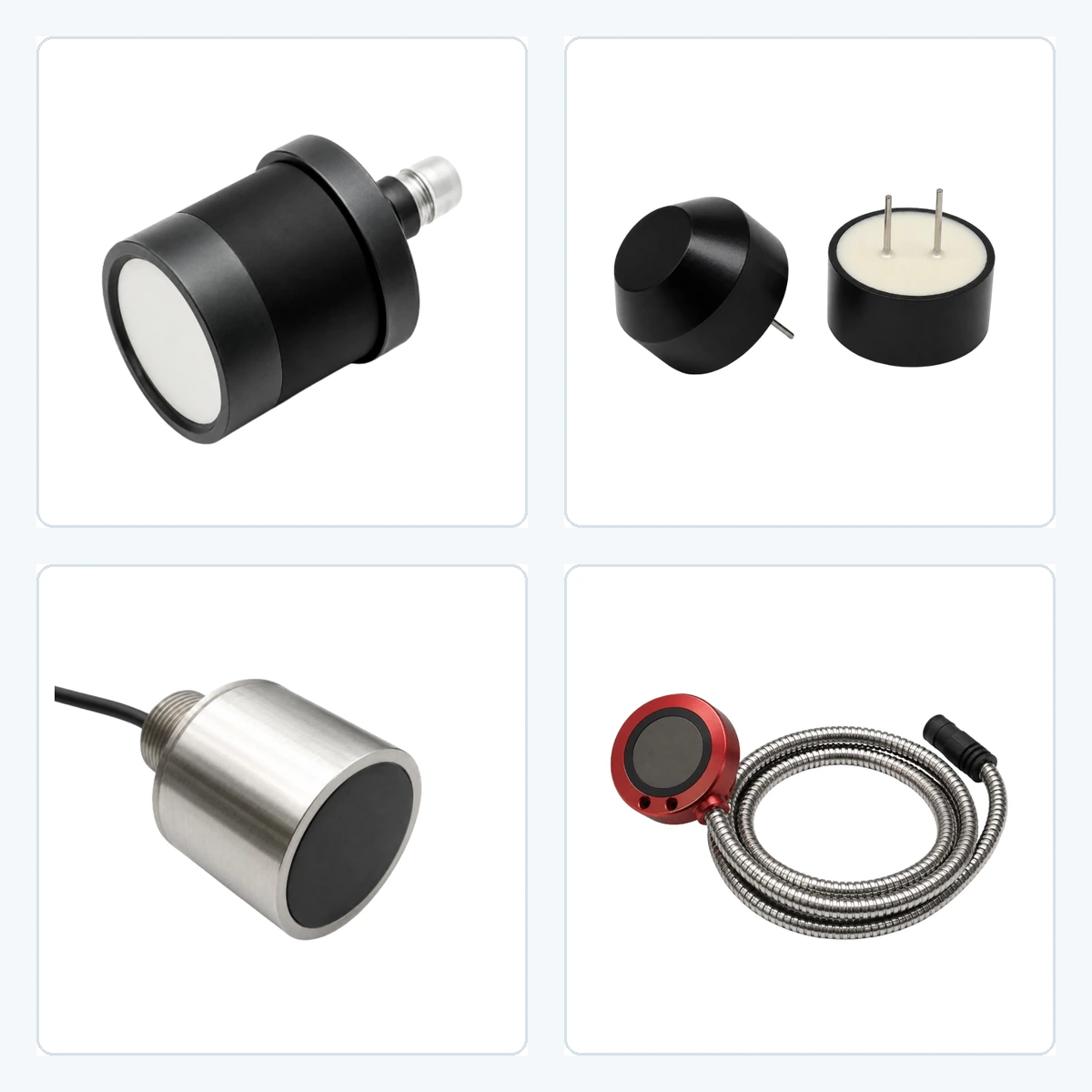

Transducteurs ultrasonores pour les mesures dans l’air, les liquides et sous l’eau
La série BBDM réunit 25 modèles de transducteurs ultrasonores destinés aux équipements d’automatisation industrielle, de robotique, de détection de véhicules, de surveillance de niveau et de mesure sous-marine. Elle couvre la distance dans l’air, la détection de proximité et d’obstacles, la profondeur et la détection de cibles sous l’eau, ainsi que la mesure de niveau par montage externe.
Les transducteurs BBDM sont des composants de détection destinés à être intégrés avec une électronique d’émission, de réception et de traitement du signal adaptée. Communiquez-nous le milieu de mesure, la portée requise, la cible, les conditions d’installation et la quantité prévue : notre équipe présélectionnera les modèles adaptés à une évaluation sur échantillons.
Vous recherchez un transducteur ultrasonore pour un projet en cours ? Envoyez-nous vos exigences de mesure.
Exemples d’applications
- Automatisation industrielle : détection de position, mesure de distance, détection de proximité, détection d’objets, comptage automatique et détection de doubles feuilles.
- Robotique et équipements mobiles : évitement d’obstacles, détection de proximité, séparation de cibles et mesure dans les espaces restreints.
- Équipements routiers et automobiles : détection de véhicules, surveillance du trafic, aide au stationnement et mesure de distance en extérieur.
- Surveillance de liquides et de matériaux en vrac : mesure de niveau sans contact dans les réservoirs, cuves et équipements industriels, y compris les systèmes de contrôle et d’alarme.
- Mesure depuis l’extérieur d’une cuve : détection du niveau à travers la paroi, sans contact direct entre le transducteur et le liquide mesuré.
- Utilisation extérieure et à basse température : équipements industriels extérieurs, entrepôts frigorifiques et systèmes de mesure nécessitant une compensation en température.
- Profondeur et télémétrie sous-marine : mesure de profondeur et de distance et détection de cibles dans les rivières, lacs, bassins, réservoirs et autres milieux aquatiques.
- Détection sous-marine : positionnement, détection d’obstacles et de poissons, ainsi que systèmes de profondeur mono- ou bifréquence exigeant différentes couvertures de faisceau.
- Mesure de liquides industriels : mesure de distance et détection d’interfaces de liquide ou de boues dans les environnements industriels.
Comparaison des modèles BBDM
Comparez les modèles selon le milieu, la portée, la zone morte, le faisceau, la construction et le montage. Une fois les références adaptées identifiées, notre équipe peut accompagner les essais sur échantillons et l’évaluation technique.
Distance, niveau et proximité dans l’air
| Modèle | Fréquence centrale | Plage de détection de référence | Zone morte | Angle de faisceau | Protection | Détails |
|---|---|---|---|---|---|---|
| BBDM-14KR45M | 14 kHz ±2 kHz | 1–45 m | <1 m | 15° ±2° | IP65 | Voir |
| BBDM-22KR30M | 22 kHz ±2 kHz | 0,8–30 m | <0,8 m | 15° ±2° | IP65 | Voir |
| BBDM-30KR20M | 30 kHz ±2 kHz | 0,6–20 m | <0,6 m | 14° ±2° | IP65 | Voir |
| BBDM-40KR12M | 40 kHz ±2 kHz | 0,35–12 m | <0,35 m ou <0,4 m selon la version | 12°–15° | IP65 ou IP66 | Voir |
| BBDM-50KR8M | 50 kHz ±2 kHz | 0,3–8 m | <0,3 m | 12° ±2° ou 14° ±2° | IP65 | Voir |
| BBDM-50KR8MLT | 50 kHz | 0,3–8 m | <0,3 m | 12° ±2° | IP67 | Voir |
| BBDM-75KR6M | 75 kHz ±2 kHz | 0,25–6 m | <0,25 m | 14° ±2° | IP65 | Voir |
| BBDM-80KR6M | 80 kHz | 0,25–6 m | <0,25 m | 7° ±2° ou 12° ±2° | IP65 | Voir |
| BBDM-112KR4M | 112 kHz ±4 % | 0,2–4 m | <0,2 m | 14° ±2° | IP65 | Voir |
| BBDM-125KR3M | 125 kHz | 0,2–3 m | <0,2 m | 14° ±2° | IP65 | Voir |
| BBDM-180KR2M | 180 kHz ±4 % | 0,1–2 m | <0,1 m | 7° ±1° | IP65 | Voir |
| BBDM-200KR2M | 200 kHz | 0,1–2 m | <0,1 m | 7° ±2° ou 14° ±2° | IP65 | Voir |
| BBDM-300KR0P5M | 300 kHz | 0,1–0,5 m | <0,1 m | 7° ou 9° | IP65 | Voir |
| BBDM-400KR0P3M | 400 kHz | 0,06–0,3 m | <0,06 m | 7° ±2° | IP65 | Voir |
Détection dans l’air avec boîtier compact étanche ou structure ouverte
| Modèle | Fréquence centrale | Faisceau | Construction et principales options | Détails |
|---|---|---|---|---|
| BBDM-40K | 40 kHz ±1 kHz | 30°–80° selon la configuration | Boîtiers étanches Φ14, Φ16, Φ18 et Φ25 mm ; versions émission, réception ou usage combiné selon la configuration | Voir |
| BBDM-40K-OPEN | 40 kHz ±1 kHz | Φ10/12 mm : 80° ±15° ; Φ14 mm : 90° ±15° horizontal et 70° ±15° vertical | Boîtiers ouverts Φ10, Φ12 et Φ14 mm ; versions émetteur ou récepteur séparées | Voir |
| BBDM-58KR3M | 58 kHz ±1 kHz | 70° horizontal ; 30° ±15° vertical | Plage de réflexion de référence 0,2–3 m ; construction étanche ; émission/réception compatible ; résolution de référence 10 mm | Voir |
Profondeur, télémétrie et détection de cibles sous l’eau
| Modèle | Fréquence centrale | Angle de faisceau | Caractéristiques principales | Détails |
|---|---|---|---|---|
| BBDM-40K-UW | 40 kHz ±2 kHz | 50° | 50–200 W ; filetage G1″ ; Φ65 × 86 mm | Voir |
| BBDM-200K-UW | 200 kHz ±4 kHz | 14° ±1° | 20 W ; boîtier ABS ; câble fixe de 6 m | Voir |
| BBDM-400K-UW | 400 kHz ±4 % | 5° | Boîtier inox IP68 ; filetage G1″ ; câblage de thermistance | Voir |
| BBDM-500K-UW | 500 kHz ±3 % | 6° | IP68 ; pression maximale 1,6 MPa ; filetage M16×1 ; Φ35 mm | Voir |
| BBDM-1M-UW | 1 MHz ±5 % | 6° | Zone morte d’environ 50 mm ; IP68 ; pression maximale 1,6 MPa ; température de service 0–95 °C | Voir |
| BBDM-40K200KR200M-UW | 40 kHz ±1 kHz / 200 kHz ±3 kHz | 15° / 5° | Profondeur spécifiée >200 m ; filetage G1″ ; Φ65 × 86 mm ; câblage de capteur de température | Voir |
Mesure de niveau externe et spécialisée
| Modèle | Fréquence centrale | Plage de mesure | Zone morte | Angle de faisceau | Construction et protection | Détails |
|---|---|---|---|---|---|---|
| BBDM-2MR2M | 2 MHz | 0,015–2 m | <15 mm | 3° | Montage externe ; boîtier aluminium IP67 ; Φ36 × 14,6 mm ; fils de signal de température | Voir |
| BBDM-500KR5M | 500 kHz | 0,02–5 m | <20 mm | 8° | Boîtier aluminium IP67 ; Φ50 × 20 mm ; fils de signal de température | Voir |
La portée de détection et les performances réelles dépendent du milieu, des dimensions et de la surface de la cible, du montage, de l’électronique d’émission et de réception, de la température et des réflexions voisines. Une évaluation sur échantillons dans les conditions réelles est recommandée avant de figer la conception.
Informations utiles à la sélection d’un modèle
Pour accélérer l’étude technique, communiquez-nous les exigences déjà définies ci-dessous. Les points encore ouverts peuvent être indiqués comme restant à confirmer.
- Application et milieu de mesure : air, liquide, utilisation sous l’eau ou mesure à travers la paroi d’une cuve
- Distances minimale et maximale, avec l’éventuelle exigence de zone morte
- Dimensions, forme et surface de la cible, ainsi que les parois, tuyaux ou autres réflecteurs proches
- Couverture de faisceau requise et espace de montage disponible
- Température, pression et indice de protection requis
- Électronique d’émission, de réception et de traitement du signal disponible, ou assistance requise pour l’interface
- Dimensions du boîtier, filetage ou bride, câble et connecteur requis
- Quantité de prototypes et volume de production prévu
Présélectionner les modèles BBDM pour votre application
Envoyez-nous les conditions d’utilisation et les paramètres déjà définis pour votre projet. Nous comparerons les modèles BBDM correspondants et recommanderons les options les plus adaptées à une évaluation sur échantillons. Échanger avec notre équipe au sujet de votre application.
