Présentation du produit

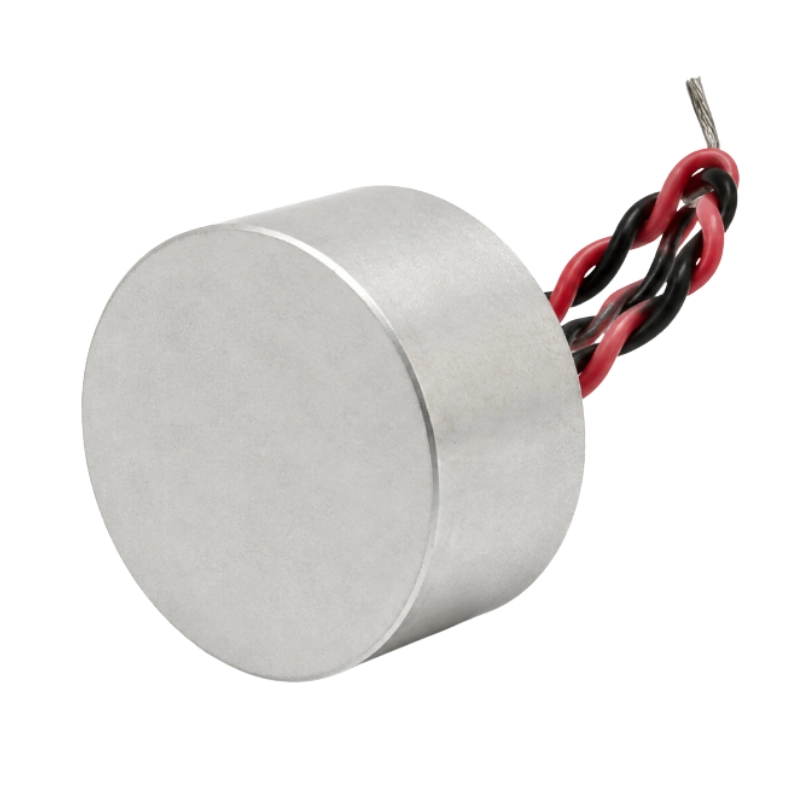

Le BBDM-58KR3M est un transducteur ultrasonore de 58 kHz destiné à la mesure de distance dans l’air, avec une portée de réflexion de référence de 0,2 à 3 m. Sa structure étanche permet un fonctionnement compatible émission/réception. Sa directivité est de 70° horizontalement et de 30° verticalement pour l’aide au stationnement, la détection de proximité, la détection d’obstacles et les systèmes OEM de télémétrie.
Caractéristiques principales
- Fréquence centrale de 58 kHz
- Portée de réflexion de référence de 0,2 à 3 m
- Fonctionnement compatible émission/réception
- Directivité horizontale de 70° et verticale de 30°
- Résolution de référence de 10 mm
- Structure étanche avec boîtier en aluminium
- Température de service de -40 à 80 °C
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Fréquence centrale | 58 kHz ±1 kHz |
| Plage de détection de référence | 0,2 à 3 m (mesure par réflexion) |
| Fonction | Compatible émission/réception |
| Niveau de pression acoustique | ≥100 dB |
| Sensibilité de réception | ≥-74 dB |
| Angle du faisceau (-6 dB) | 70° horizontal ; 30° ±15° vertical |
| Résolution de référence | 10 mm |
| Capacité électrostatique | 1 600 pF ±20 % |
| Tension de service maximale | 150 V crête à crête, rapport cyclique de 2 % |
| Temps de décroissance | ≤1,2 ms |
| Température de service | -40 à 80 °C |
| Température de stockage | -40 à 85 °C |
| Matériau du boîtier | Aluminium |
| Construction | Type étanche |
Applications
- Aide au stationnement et détection de proximité des véhicules
- Détection d’obstacles et de présence d’objets
- Évitement d’obstacles pour robots et équipements automatisés
- Mesure de distance et de position dans l’air
- Systèmes OEM de télémétrie ultrasonore
Informations d’utilisation
Le produit est conçu pour une utilisation dans l’air et ne convient pas aux mesures acoustiques dans les liquides. La distance de détection et la résolution réelles dépendent des conditions d’excitation, du gain du récepteur, des dimensions et du matériau de la cible, du montage et de la température ambiante.
Informations de sélection
Pour la sélection, précisez les dimensions de la cible, la distance de travail, l’espace de montage, la température de service, la tension d’excitation et les exigences de raccordement.
