产品概述

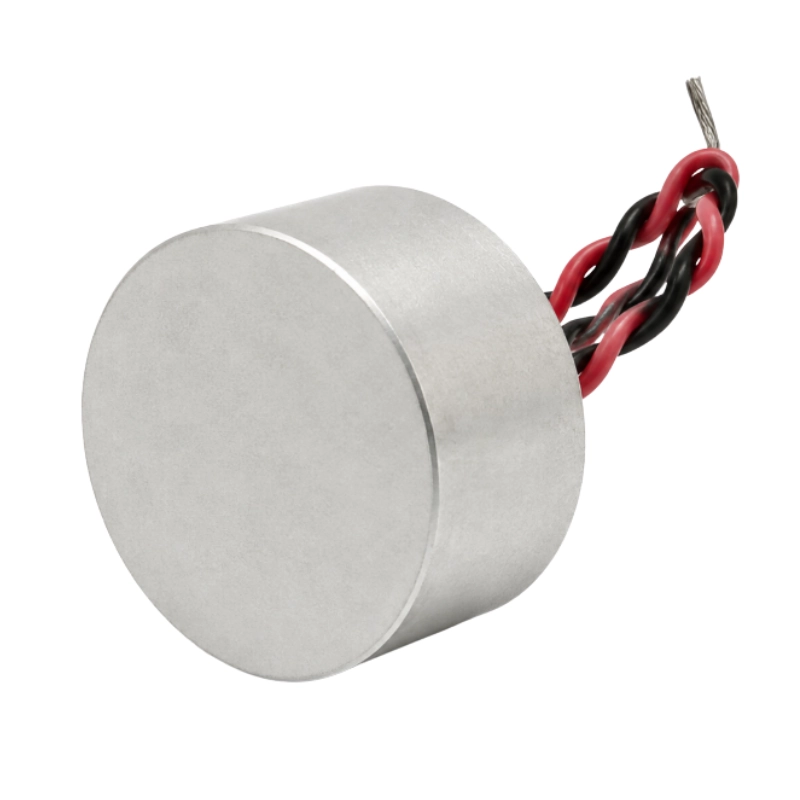

BBDM-58KR3M是一款用于空气距离测量的58 kHz超声波换能器，参考反射测量范围为0.2～3 m。产品采用防水结构，支持同一换能器收发兼容，具有横向70°、纵向30°的方向性，适合停车辅助、接近检测、障碍物检测和OEM测距系统。
产品特点
- 58 kHz中心频率
- 0.2～3 m参考反射测量范围
- 收发兼容
- 横向70°、纵向30°方向性
- 10 mm参考分辨率
- 防水结构和铝制外壳
- -40～80℃工作温度配置
技术参数
| 参数 | 规格 |
|---|---|
| 中心频率 | 58 kHz ±1 kHz |
| 参考检测范围 | 0.2～3 m（反射测量） |
| 功能 | 收发兼容 |
| 声压级 | ≥100 dB |
| 接收灵敏度 | ≥-74 dB |
| 波束角（-6 dB） | 横向70°；纵向30° ±15° |
| 参考分辨率 | 10 mm |
| 静态电容 | 1600 pF ±20% |
| 最大工作电压 | 150 Vp-p，脉冲占空比2% |
| 余振时间 | ≤1.2 ms |
| 工作温度 | -40～80℃ |
| 储存温度 | -40～85℃ |
| 外壳材料 | 铝 |
| 结构 | 防水型 |
应用领域
- 停车辅助与车辆接近检测
- 障碍物和物体存在检测
- 机器人与自动化设备避障
- 空气距离和位置测量
- OEM超声测距系统
使用说明
产品适用于空气介质，不用于液体中的声学测量。实际检测距离和分辨能力会受到驱动条件、接收增益、目标尺寸、目标材质、安装方式和环境温度影响。
选型信息
选型时请提供目标尺寸、工作距离、安装空间、工作温度、驱动电压和连接要求。
