Descripción del producto

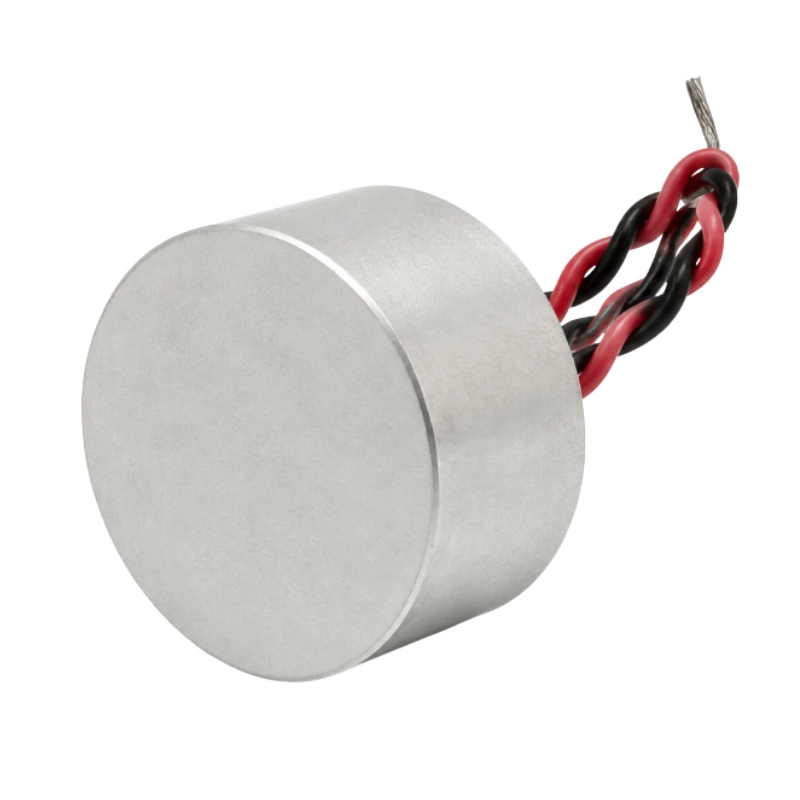

El BBDM-58KR3M es un transductor ultrasónico de 58 kHz para medición de distancia en aire con un rango de reflexión de referencia de 0,2 a 3 m. Su construcción impermeable admite funcionamiento compatible con transmisión/recepción y ofrece directividad horizontal de 70° y vertical de 30° para asistencia de estacionamiento, detección de proximidad, detección de obstáculos y sistemas OEM de medición de distancia.
Características principales
- Frecuencia central de 58 kHz
- Rango de reflexión de referencia de 0,2 a 3 m
- Funcionamiento compatible con transmisión/recepción
- Directividad horizontal de 70° y vertical de 30°
- Resolución de referencia de 10 mm
- Construcción impermeable con carcasa de aluminio
- Configuración de temperatura de trabajo de -40 a 80°C
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Frecuencia central | 58 kHz ±1 kHz |
| Rango de detección de referencia | 0,2 a 3 m (medición por reflexión) |
| Función | Compatible con transmisión/recepción |
| Nivel de presión sonora | ≥100 dB |
| Sensibilidad de recepción | ≥-74 dB |
| Ángulo del haz (-6 dB) | 70° horizontal; 30° ±15° vertical |
| Resolución de referencia | 10 mm |
| Capacitancia electrostática | 1600 pF ±20% |
| Tensión máxima de trabajo | 150 Vp-p con ciclo de trabajo de pulso del 2% |
| Tiempo de extinción | ≤1,2 ms |
| Temperatura de trabajo | -40 a 80°C |
| Temperatura de almacenamiento | -40 a 85°C |
| Material de la carcasa | Aluminio |
| Construcción | Tipo impermeable |
Aplicaciones
- Asistencia de estacionamiento y detección de proximidad de vehículos
- Detección de obstáculos y presencia de objetos
- Evitación de obstáculos en robots y equipos automatizados
- Medición de distancia y posición en aire
- Sistemas OEM de medición ultrasónica de distancia
Información de funcionamiento
El producto está diseñado para uso en aire y no está destinado a medición acústica en líquidos. La distancia real de detección y la resolución dependen de las condiciones de excitación, la ganancia del receptor, el tamaño y material del objetivo, la instalación y la temperatura ambiente.
Información para la selección
Para seleccionar el modelo, indique el tamaño del objetivo, la distancia de trabajo, el espacio de instalación, la temperatura de trabajo, la tensión de excitación y los requisitos de conexión.
