Produktübersicht

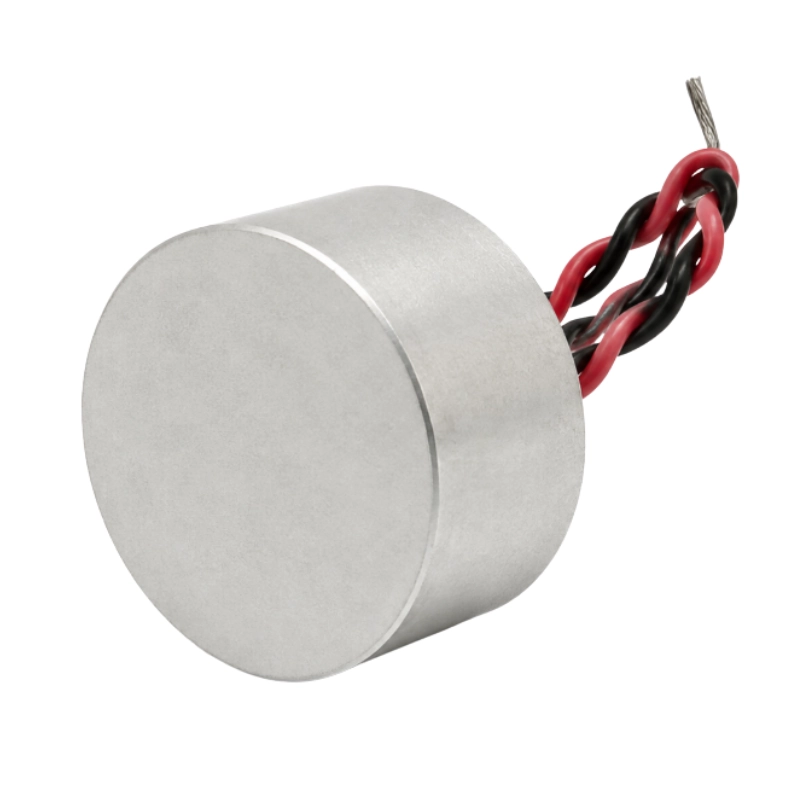

Der BBDM-58KR3M ist ein 58-kHz-Ultraschallwandler für Abstandsmessung in Luft mit einem Referenz-Reflexionsbereich von 0,2 bis 3 m. Seine wasserdichte Konstruktion unterstützt Sende/Empfang-kompatiblen Betrieb und bietet 70° horizontale sowie 30° vertikale Richtwirkung für Einparkhilfe, Näherungserkennung, Hinderniserkennung und OEM-Abstandsmesssysteme.
Hauptmerkmale
- 58 kHz Mittenfrequenz
- Referenz-Reflexionsbereich von 0,2 bis 3 m
- Sende/Empfang-kompatibler Betrieb
- 70° horizontale und 30° vertikale Richtwirkung
- Referenzauflösung von 10 mm
- Wasserdichte Konstruktion mit Aluminiumgehäuse
- Betriebstemperatur-Konfiguration von -40 bis 80°C
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Mittenfrequenz | 58 kHz ±1 kHz |
| Referenz-Erfassungsbereich | 0,2 bis 3 m (Reflexionsmessung) |
| Funktion | Sende/Empfang-kompatibel |
| Schalldruckpegel | ≥100 dB |
| Empfangsempfindlichkeit | ≥-74 dB |
| Strahlwinkel (-6 dB) | 70° horizontal; 30° ±15° vertikal |
| Referenzauflösung | 10 mm |
| Elektrostatische Kapazität | 1600 pF ±20% |
| Maximale Betriebsspannung | 150 Vp-p bei 2% Puls-Tastgrad |
| Nachschwingzeit | ≤1,2 ms |
| Betriebstemperatur | -40 bis 80°C |
| Lagertemperatur | -40 bis 85°C |
| Gehäusematerial | Aluminium |
| Konstruktion | Wasserdichter Typ |
Anwendungen
- Einparkhilfe und Fahrzeug-Näherungserkennung
- Hindernis- und Objektpräsenz-Erkennung
- Hindernisvermeidung in Robotik und automatisierten Anlagen
- Abstands- und Positionsmessung in Luft
- OEM-Systeme für Ultraschall-Abstandsmessung
Betriebshinweise
Das Produkt ist für den Einsatz in Luft ausgelegt und nicht für akustische Messungen in Flüssigkeiten vorgesehen. Tatsächliche Erfassungsdistanz und Auflösung hängen von Ansteuerbedingungen, Empfängerverstärkung, Zielgröße, Zielmaterial, Installation und Umgebungstemperatur ab.
Auswahlinformationen
Für die Auswahl geben Sie bitte Zielgröße, Arbeitsabstand, Einbauraum, Betriebstemperatur, Ansteuerspannung und Anschlussanforderungen an.
