Présentation du produit

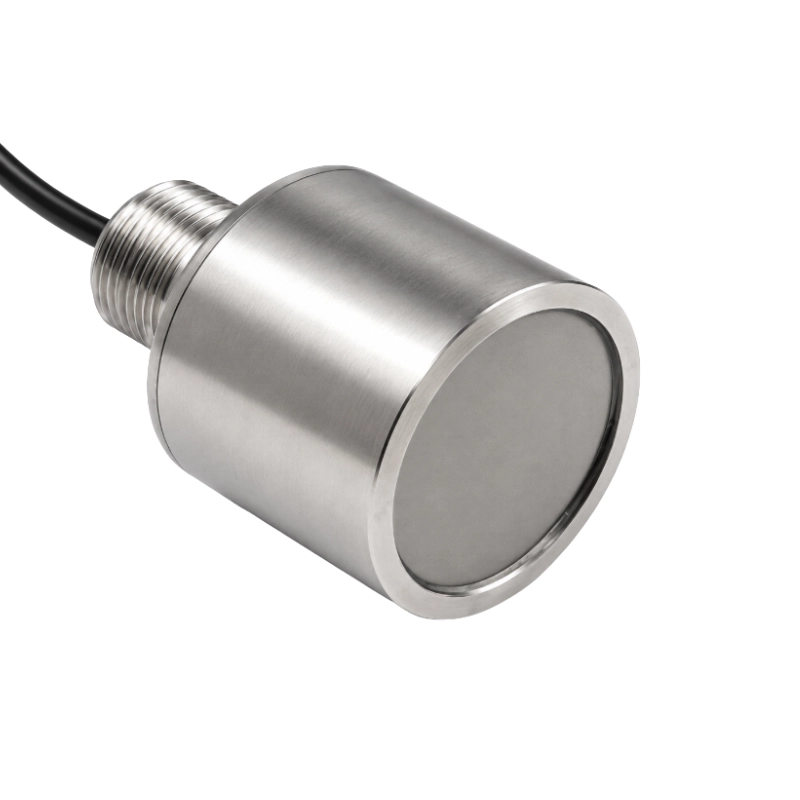

Le BBDM-40K-UW est un transducteur ultrasonore de 40 kHz destiné à la mesure de profondeur et de distance dans les liquides. Il convient à la télémétrie par écho et à la détection de cibles sous l’eau dans les rivières, les lacs, les bassins, les réservoirs et les environnements liquides industriels. Sa fréquence relativement basse favorise la propagation acoustique dans l’eau et une large couverture de mesure.
Caractéristiques principales
- Fréquence centrale de 40 kHz
- Largeur de faisceau de 50°
- Puissance de 50 à 200 W
- Mesure acoustique dans les liquides
- Structure de montage filetée G1″
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 40 ±2 kHz |
| Matériau piézoélectrique | PZT-4 ou PZT-8 |
| Largeur du faisceau (-3 dB) | 50° |
| Impédance parallèle dans l’eau | 2 kΩ ±30 % |
| Capacité statique | 2 700 pF ±15 % |
| Puissance | 50 à 200 W |
| Filetage de montage | G1″ |
| Diamètre extérieur | Φ65 mm |
| Hauteur totale | 86 mm |
Applications
- Mesure de profondeur dans les rivières, les lacs et les bassins
- Mesure de distance du liquide dans les réservoirs et les cuves
- Détection de cibles et d’obstacles sous l’eau
- Mesure d’échos ultrasonores dans les liquides industriels
