Présentation du produit

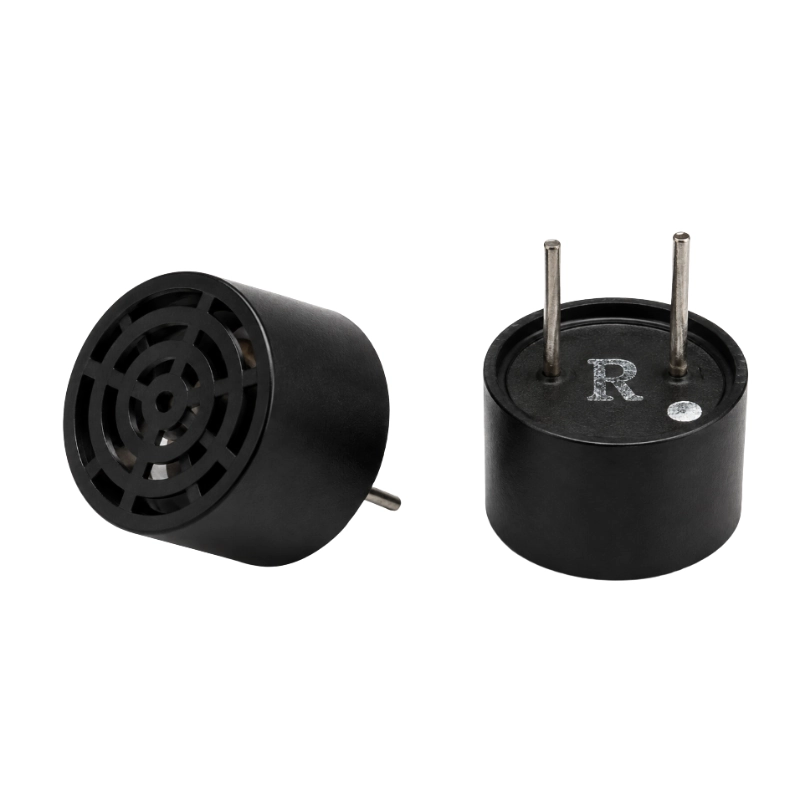

Le BBDM-40K-OPEN est un transducteur ultrasonore ouvert de 40 kHz destiné à la mesure de distance dans l’air, à la détection de proximité et à la détection d’obstacles. Des versions compactes de Φ10, Φ12 et Φ14 mm sont proposées en émetteur ou récepteur séparé pour l’aide au stationnement, la robotique, les équipements automatisés et les modules OEM de télémétrie.
Caractéristiques principales
- Fréquence centrale de 40 kHz
- Structure acoustique ouverte
- Dimensions compactes Φ10, Φ12 et Φ14 mm
- Versions émetteur et récepteur séparées
- Large couverture du faisceau
- Montage soudé à deux broches
Configurations Φ10 mm et Φ12 mm
| Paramètre | Configuration Φ10 mm | Configuration Φ12 mm |
|---|---|---|
| Fréquence centrale | 40 kHz ±1 kHz | 40 kHz ±1 kHz |
| Fonction | Émetteur ou récepteur | Émetteur ou récepteur |
| Niveau de pression acoustique | ≥110 dB (émetteur) | ≥112 dB (émetteur) |
| Sensibilité de réception | ≥-66 dB (récepteur) | ≥-70 dB (récepteur) |
| Angle du faisceau | 80° ±15° (-6 dB) | 80° ±15° (-6 dB) |
| Capacité électrostatique | 2 300 pF ±20 % | 2 400 pF ±20 % |
| Tension de service maximale | 40 V crête à crête, rapport cyclique de 2 % | 40 V crête à crête, rapport cyclique de 2 % |
| Température de service | -20 à 70 °C | -20 à 70 °C |
| Température de stockage | -40 à 85 °C | -40 à 85 °C |
| Dimensions | Φ10 × 7 mm | Φ12 × 10 mm |
| Matériau du boîtier | ABS | ABS |
| Raccordement | 2 broches | 2 broches |
Configuration Φ14 mm
| Paramètre | Spécification |
|---|---|
| Fréquence centrale | 40 kHz ±1 kHz |
| Angle horizontal | 90° ±15° |
| Angle vertical | 70° ±15° |
| Capacité électrostatique | 1 800 pF ±15 % |
| Tension de service maximale | 150 V crête à crête |
| Temps de décroissance | ≤1,2 ms |
| Température de service | -30 à 85 °C |
| Température de stockage | -40 à 90 °C |
| Profil | Boîtier métallique Φ14 mm |
| Raccordement | Broches |
Applications
- Aide au stationnement et détection d’obstacles à courte portée
- Évitement d’obstacles et détection de proximité pour robots
- Détection de présence dans les équipements automatisés
- Mesure de distance dans l’air et détection de présence d’objets
- Modules OEM de télémétrie ultrasonore
Informations d’utilisation
Le produit est conçu pour une utilisation dans l’air. Protégez la surface acoustique ouverte contre l’eau, la poussière, l’huile et les environnements corrosifs. La distance réelle de détection dépend de la tension d’excitation, du gain du récepteur, des dimensions et du matériau de la cible ainsi que des conditions d’installation.
Informations de sélection
Pour la sélection, précisez les dimensions, la fonction émission/réception, la taille de la cible, la distance de travail, l’espace de montage, la température de service et les conditions d’excitation.
