Descripción del producto

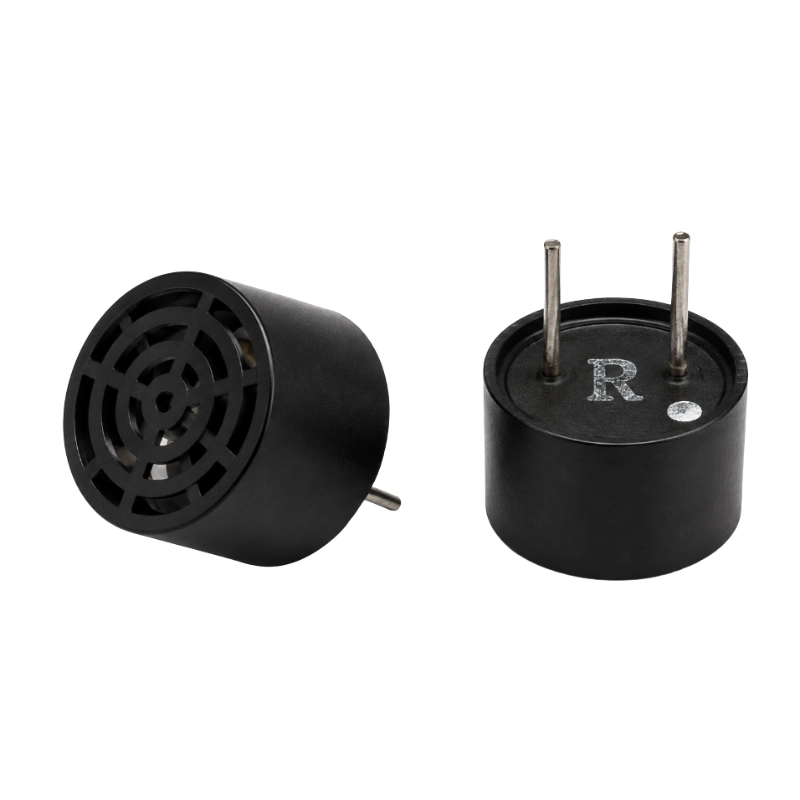

El BBDM-40K-OPEN es un transductor ultrasónico abierto de 40 kHz para medición de distancia en aire, detección de proximidad y detección de obstáculos. Hay varios tamaños compactos y versiones separadas emisora o receptora para integración en sistemas de asistencia de estacionamiento, robótica, equipos automatizados y módulos OEM de medición de distancia.
Características principales
- Frecuencia central de 40 kHz
- Construcción acústica abierta
- Opción de tamaños compactos Φ10, Φ12 y Φ14 mm
- Versiones emisora y receptora separadas
- Cobertura de haz amplio
- Montaje por soldadura de dos pines
Configuraciones Φ10 mm y Φ12 mm
| Parámetro | Configuración Φ10 mm | Configuración Φ12 mm |
|---|---|---|
| Frecuencia central | 40 kHz ±1 kHz | 40 kHz ±1 kHz |
| Función | Emisor o receptor | Emisor o receptor |
| Nivel de presión sonora | ≥110 dB (emisor) | ≥112 dB (emisor) |
| Sensibilidad de recepción | ≥-66 dB (receptor) | ≥-70 dB (receptor) |
| Ángulo del haz | 80° ±15° (-6 dB) | 80° ±15° (-6 dB) |
| Capacitancia electrostática | 2300 pF ±20% | 2400 pF ±20% |
| Tensión máxima de trabajo | 40 Vp-p con ciclo de trabajo de pulso del 2% | 40 Vp-p con ciclo de trabajo de pulso del 2% |
| Temperatura de trabajo | -20 a 70°C | -20 a 70°C |
| Temperatura de almacenamiento | -40 a 85°C | -40 a 85°C |
| Dimensiones | Φ10 × 7 mm | Φ12 × 10 mm |
| Material de la carcasa | ABS | ABS |
| Conexión | 2 pines | 2 pines |
Configuración Φ14 mm
| Parámetro | Especificación |
|---|---|
| Frecuencia central | 40 kHz ±1 kHz |
| Ángulo de haz horizontal | 90° ±15° |
| Ángulo de haz vertical | 70° ±15° |
| Capacitancia electrostática | 1800 pF ±15% |
| Tensión máxima de trabajo | 150 Vp-p |
| Tiempo de extinción | ≤1,2 ms |
| Temperatura de trabajo | -30 a 85°C |
| Temperatura de almacenamiento | -40 a 90°C |
| Perfil | Carcasa metálica Φ14 mm |
| Conexión | Pines |
Aplicaciones
- Asistencia de estacionamiento y detección de obstáculos a corta distancia
- Evitación de obstáculos y detección de proximidad en robots
- Detección de presencia en equipos automatizados
- Medición de distancia en aire y presencia de objetos
- Módulos OEM de medición ultrasónica de distancia
Información de funcionamiento
El producto está diseñado para uso en aire. Proteja la superficie acústica abierta frente al agua, polvo, aceite y entornos corrosivos. La distancia real de detección depende de la tensión de excitación, la ganancia del receptor, el tamaño del objetivo, el material del objetivo y las condiciones de instalación.
Información para la selección
Para seleccionar el modelo, indique el tamaño requerido, la función emisora/receptora, el tamaño del objetivo, la distancia de trabajo, el espacio de instalación, la temperatura de trabajo y las condiciones de excitación.
