Produktübersicht

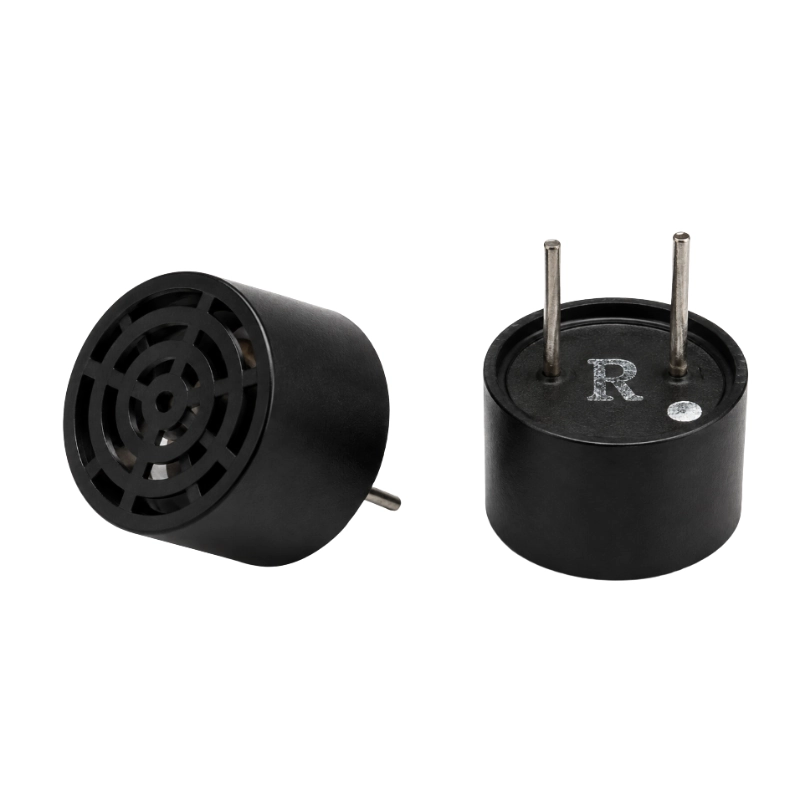

Der BBDM-40K-OPEN ist ein offener 40-kHz-Ultraschallwandler für Abstandsmessung in Luft, Näherungserkennung und Hinderniserkennung. Mehrere kompakte Größen sowie separate Sender- oder Empfängerversionen sind für die Integration in Einparkhilfesysteme, Robotik, automatisierte Anlagen und OEM-Abstandsmodule verfügbar.
Hauptmerkmale
- 40 kHz Mittenfrequenz
- Offene akustische Konstruktion
- Auswahl kompakter Größen Φ10, Φ12 und Φ14 mm
- Separate Sender- und Empfängerversionen
- Breite Strahlabdeckung
- Zwei-Pin-Lötmontage
Φ10-mm- und Φ12-mm-Konfigurationen
| Parameter | Φ10-mm-Konfiguration | Φ12-mm-Konfiguration |
|---|---|---|
| Mittenfrequenz | 40 kHz ±1 kHz | 40 kHz ±1 kHz |
| Funktion | Sender oder Empfänger | Sender oder Empfänger |
| Schalldruckpegel | ≥110 dB (Sender) | ≥112 dB (Sender) |
| Empfangsempfindlichkeit | ≥-66 dB (Empfänger) | ≥-70 dB (Empfänger) |
| Strahlwinkel | 80° ±15° (-6 dB) | 80° ±15° (-6 dB) |
| Elektrostatische Kapazität | 2300 pF ±20% | 2400 pF ±20% |
| Maximale Betriebsspannung | 40 Vp-p bei 2% Puls-Tastgrad | 40 Vp-p bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 70°C | -20 bis 70°C |
| Lagertemperatur | -40 bis 85°C | -40 bis 85°C |
| Abmessungen | Φ10 × 7 mm | Φ12 × 10 mm |
| Gehäusematerial | ABS | ABS |
| Anschluss | 2 Pins | 2 Pins |
Φ14-mm-Konfiguration
| Parameter | Spezifikation |
|---|---|
| Mittenfrequenz | 40 kHz ±1 kHz |
| Horizontaler Strahlwinkel | 90° ±15° |
| Vertikaler Strahlwinkel | 70° ±15° |
| Elektrostatische Kapazität | 1800 pF ±15% |
| Maximale Betriebsspannung | 150 Vp-p |
| Nachschwingzeit | ≤1,2 ms |
| Betriebstemperatur | -30 bis 85°C |
| Lagertemperatur | -40 bis 90°C |
| Profil | Φ14 mm Metallgehäuse |
| Anschluss | Pins |
Anwendungen
- Einparkhilfe und Kurzstrecken-Hinderniserkennung
- Robotische Hindernisvermeidung und Näherungserkennung
- Präsenzerkennung in automatisierten Anlagen
- Abstandsmessung in Luft und Objekterkennung
- OEM-Module für Ultraschall-Abstandsmessung
Betriebshinweise
Das Produkt ist für den Einsatz in Luft ausgelegt. Schützen Sie die offene akustische Oberfläche vor Wasser, Staub, Öl und korrosiven Umgebungen. Die tatsächliche Erfassungsdistanz hängt von Ansteuerspannung, Empfängerverstärkung, Zielgröße, Zielmaterial und Einbaubedingungen ab.
Auswahlinformationen
Für die Auswahl geben Sie bitte erforderliche Größe, Sender-/Empfängerfunktion, Zielgröße, Arbeitsabstand, Einbauraum, Betriebstemperatur und Ansteuerbedingungen an.
