产品概述

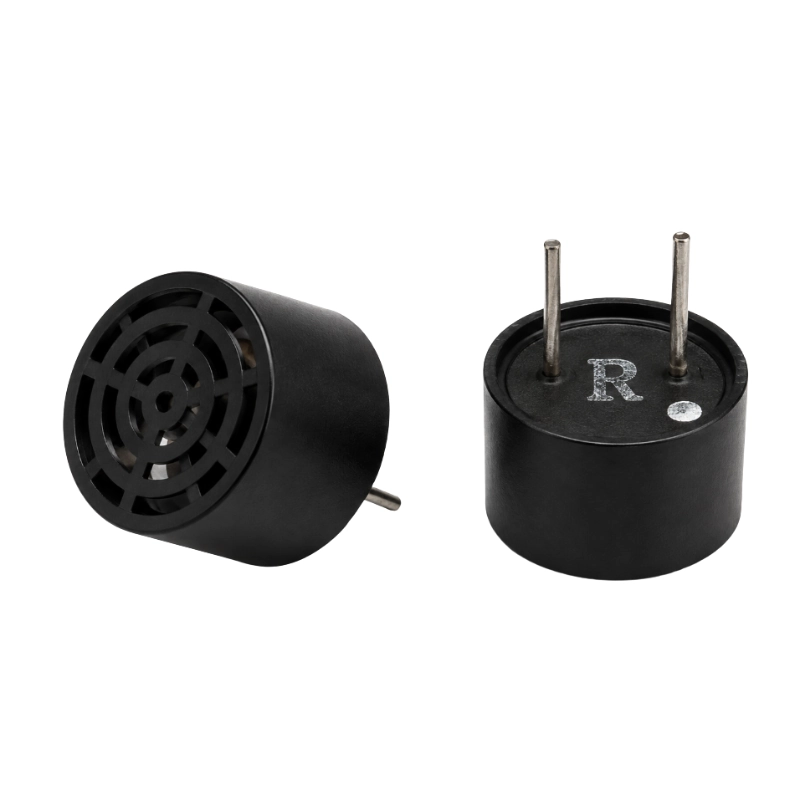

BBDM-40K-OPEN是一款用于空气距离测量、接近检测和障碍物检测的40 kHz开放式超声波换能器。产品提供多种紧凑尺寸以及独立发射端、独立接收端配置，便于集成到停车辅助、机器人、自动化设备和OEM测距模块中。
产品特点
- 40 kHz中心频率
- 开放式声学结构
- Φ10、Φ12和Φ14 mm紧凑尺寸可选
- 独立发射端与接收端可选
- 宽波束覆盖
- 2针焊接安装
Φ10 mm与Φ12 mm配置
| 参数 | Φ10 mm配置 | Φ12 mm配置 |
|---|---|---|
| 中心频率 | 40 kHz ±1 kHz | 40 kHz ±1 kHz |
| 功能 | 发射或接收 | 发射或接收 |
| 声压级 | ≥110 dB（发射端） | ≥112 dB（发射端） |
| 接收灵敏度 | ≥-66 dB（接收端） | ≥-70 dB（接收端） |
| 波束角 | 80° ±15°（-6 dB） | 80° ±15°（-6 dB） |
| 静态电容 | 2300 pF ±20% | 2400 pF ±20% |
| 最大工作电压 | 40 Vp-p，脉冲占空比2% | 40 Vp-p，脉冲占空比2% |
| 工作温度 | -20～70℃ | -20～70℃ |
| 储存温度 | -40～85℃ | -40～85℃ |
| 外形尺寸 | Φ10 × 7 mm | Φ12 × 10 mm |
| 外壳材料 | ABS | ABS |
| 连接方式 | 2针 | 2针 |
Φ14 mm配置
| 参数 | 规格 |
|---|---|
| 中心频率 | 40 kHz ±1 kHz |
| 水平波束角 | 90° ±15° |
| 垂直波束角 | 70° ±15° |
| 静态电容 | 1800 pF ±15% |
| 最大工作电压 | 150 Vp-p |
| 余振时间 | ≤1.2 ms |
| 工作温度 | -30～85℃ |
| 储存温度 | -40～90℃ |
| 外形 | Φ14 mm金属外壳 |
| 连接方式 | 针脚 |
应用领域
- 停车辅助与近距离障碍物检测
- 机器人避障和接近检测
- 自动化设备到位检测
- 空气距离与物体存在检测
- OEM超声测距模块
使用说明
产品适用于空气介质。开放式声学表面应避免水、粉尘、油污和腐蚀性环境。实际检测距离由驱动电压、接收增益、目标尺寸、目标材质和安装条件共同决定。
选型信息
选型时请提供所需尺寸、发射/接收功能、目标尺寸、工作距离、安装空间、工作温度和驱动条件。
