Présentation du produit

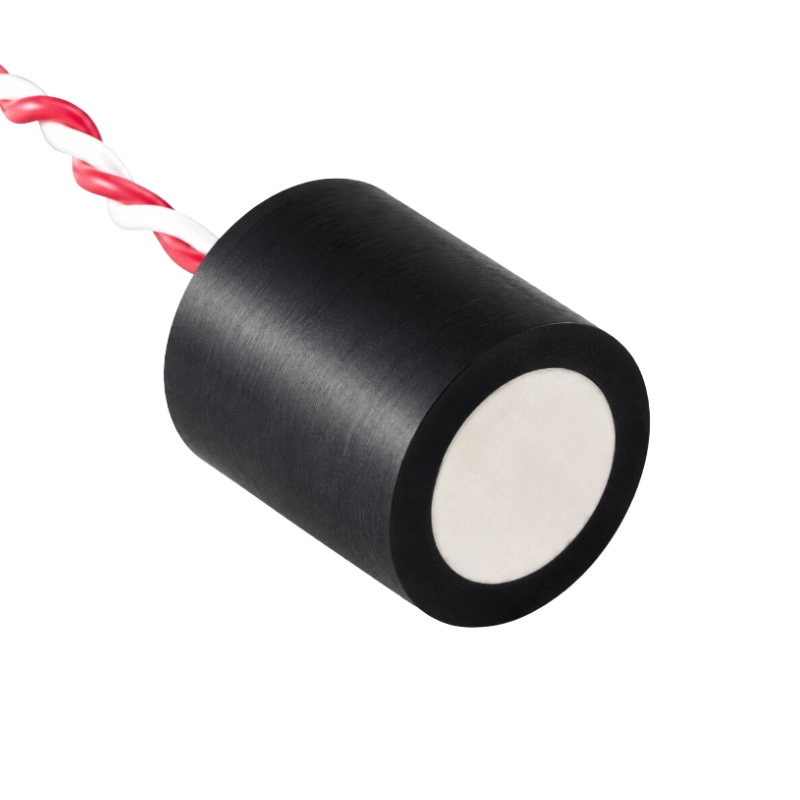

Le BBDM-200KR2M est un transducteur ultrasonore de distance à 200 kHz destiné à la mesure sans contact dans l’air. Sa plage de détection de référence est de 0,1 à 2 m, avec une zone morte de <0,1 m. Il convient à l’intégration dans des équipements industriels et des systèmes OEM de télémétrie.
Caractéristiques principales
- Plage de détection de référence : 0,1 à 2 m
- Fréquence centrale : 200 kHz
- Zone morte : <0,1 m
- Angle du faisceau : 7° ±2° ou 14° ±2°
- Indice de protection : IP65
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Fréquence centrale | 200 kHz |
| Plage de détection de référence | 0,1 à 2 m |
| Zone morte | <0,1 m |
| Angle du faisceau | 7° ±2° ou 14° ±2° |
| Indice de protection | IP65 |
| Configuration faisceau étroit | Bande 16 kHz ; 400 pF ±20 % ; 600 Ω ±30 % ; <500 V ; -20 à 70 °C ; ABS ou aluminium |
| Configuration faisceau large | Bande ±4 % ; 500 pF ±100 pF ; 250 Ω ±30 % ; <500 V ; -20 à 80 °C ; Φ16 × 20 mm ; câble 200 mm ; environ 10 g |
Applications
- Détection industrielle de position et de proximité
- Évitement d’obstacles pour robots et équipements automatisés
- Mesure de distance dans les équipements compacts
- Intégration dans des systèmes de mesure de niveau et de hauteur
- Modules OEM de télémétrie ultrasonore
Informations de sélection
Pour sélectionner la configuration appropriée, indiquez la plage de mesure, la taille de la cible, l’angle de faisceau requis, l’espace de montage, la température de service, la tension d’excitation et le raccordement.
