Descripción del producto

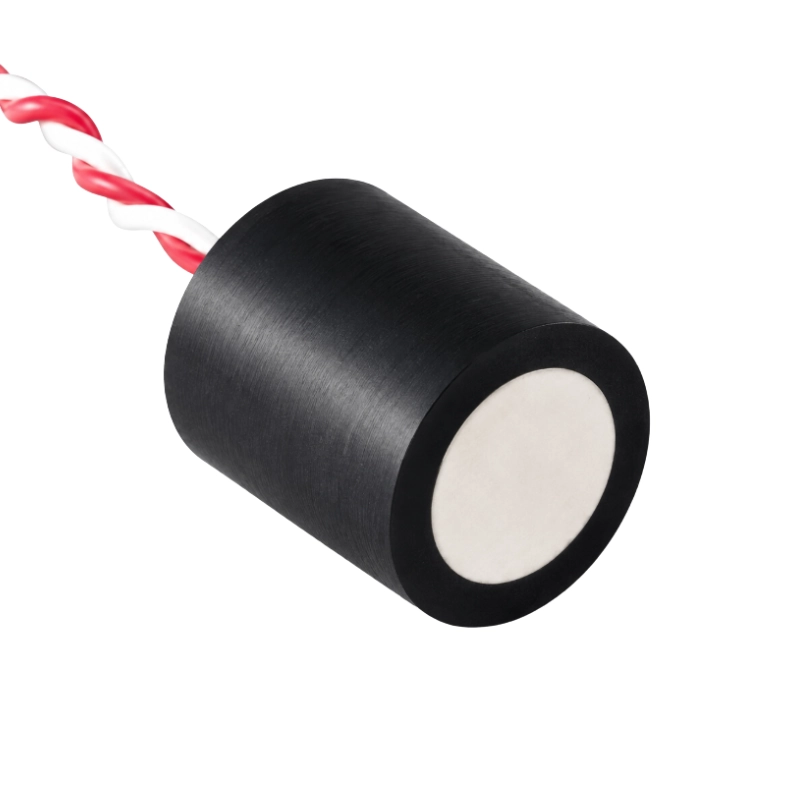

El BBDM-200KR2M mide distancias en aire de 0,1 a 2 m. Está disponible con configuraciones de haz estrecho y haz ancho para adaptarse a distintos tamaños de objetivo, espacios de instalación y requisitos de cobertura. Es adecuado para sensado de posición industrial, detección de proximidad, evitación de obstáculos en equipos automatizados y módulos compactos de medición de distancia OEM.
Características principales
- Rango de detección de referencia de 0,1 a 2 m
- Opción de ángulo de haz de 7° o 14°
- Zona ciega de 0,1 m
- Protección IP65
- Múltiples opciones de carcasa y conexión
Configuración de haz estrecho
| Parámetro | Especificación |
|---|---|
| Frecuencia central | 200 kHz ±4% |
| Ancho de banda | 16 kHz |
| Rango de detección de referencia | 0,1 a 2 m |
| Zona ciega | <0,1 m |
| Ángulo del haz | 7° ±2° |
| Sensibilidad de transmisión/recepción | ≥-60 dB a 200 Vp-p, 50 ciclos y 200 mm de separación |
| Capacitancia electrostática | 400 pF ±20% |
| Impedancia paralela mínima | 600 Ω ±30% |
| Tensión máxima de trabajo | <500 V con ciclo de trabajo de pulso del 2% |
| Temperatura de trabajo | -20 a 70°C |
| Grado de protección | IP65 |
| Material de la carcasa | ABS o aleación de aluminio |
Configuración de haz ancho
| Parámetro | Especificación |
|---|---|
| Frecuencia central | 200 kHz |
| Ancho de banda | ±4% |
| Rango de detección de referencia | 0,1 a 2 m |
| Zona ciega | <0,1 m |
| Ángulo del haz | 14° ±2° |
| Capacitancia electrostática | 500 pF ±100 pF |
| Impedancia paralela mínima | 250 Ω ±30% |
| Tensión máxima de trabajo | <500 V con ciclo de trabajo de pulso del 2% |
| Temperatura de trabajo | -20 a 80°C |
| Grado de protección | IP65 |
| Dimensiones | Φ16 × 20 mm |
| Longitud del cable | 200 mm estándar; personalizable |
| Peso | Aproximadamente 10 g |
Aplicaciones
- Sensado industrial de posición y proximidad
- Evitación de obstáculos en robots y equipos automatizados
- Medición de distancia en equipos compactos
- Integración en sistemas de medición de nivel y altura
- Módulos OEM de medición de distancia
Información para la selección
Para seleccionar el modelo, indique el rango de medición, el tamaño del objetivo, el ángulo de haz requerido, el espacio de instalación, la temperatura de trabajo, la tensión de excitación y el método de conexión.
