产品概述

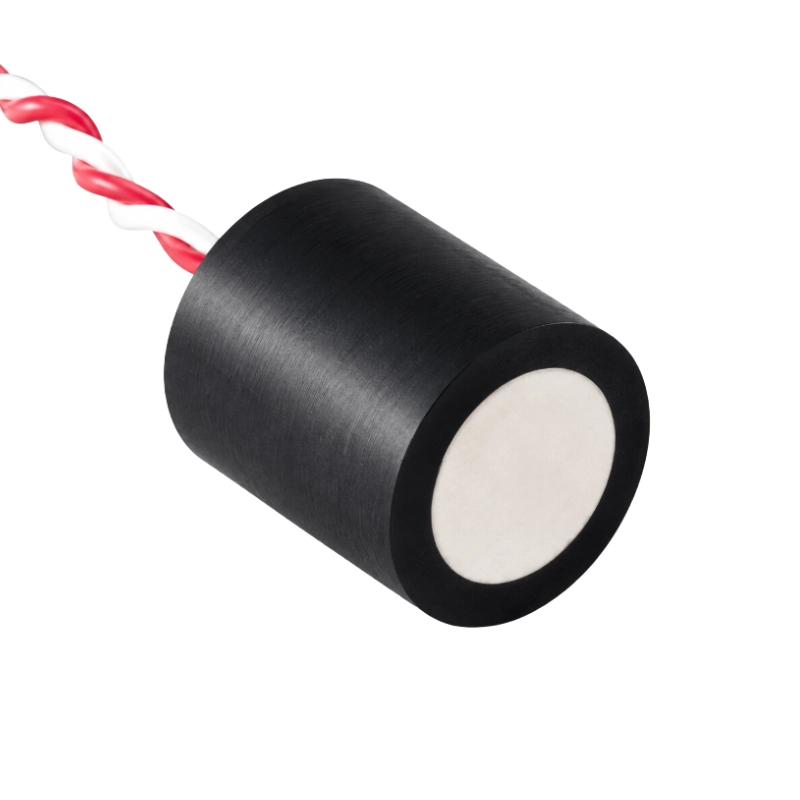

BBDM-200KR2M用于0.1～2 m空气距离测量，提供窄波束和宽波束两种配置，可根据目标尺寸、安装空间和覆盖范围选择。产品适合工业位置检测、接近检测、自动化设备避障及小型OEM测距系统。
产品特点
- 0.1～2 m参考检测范围
- 7°或14°声束角可选
- 0.1 m盲区
- IP65防护等级
- 多种外形与连接方式可选
窄波束配置参数
| 参数 | 规格 |
|---|---|
| 中心频率 | 200 kHz ±4% |
| 带宽 | 16 kHz |
| 参考检测范围 | 0.1～2 m |
| 盲区 | ＜0.1 m |
| 声束角 | 7° ±2° |
| 收发灵敏度 | ≥-60 dB（200 Vp-p、50个周期、收发间距200 mm） |
| 静态电容 | 400 pF ±20% |
| 最小并联阻抗 | 600 Ω ±30% |
| 最大工作电压 | ＜500 V，脉冲占空比2% |
| 工作温度 | -20～70℃ |
| 防护等级 | IP65 |
| 外壳材料 | ABS或铝合金 |
宽波束配置参数
| 参数 | 规格 |
|---|---|
| 中心频率 | 200 kHz |
| 带宽 | ±4% |
| 参考检测范围 | 0.1～2 m |
| 盲区 | ＜0.1 m |
| 声束角 | 14° ±2° |
| 静态电容 | 500 pF ±100 pF |
| 最小并联阻抗 | 250 Ω ±30% |
| 最大工作电压 | ＜500 V，脉冲占空比2% |
| 工作温度 | -20～80℃ |
| 防护等级 | IP65 |
| 外形尺寸 | Φ16 × 20 mm |
| 电缆长度 | 标准200 mm，可定制 |
| 重量 | 约10 g |
应用领域
- 工业位置与接近检测
- 机器人和自动化设备避障
- 小型设备距离测量
- 料位与高度检测配套
- OEM测距模块
选型信息
选型时请提供测量范围、目标尺寸、所需声束角、安装空间、工作温度、驱动电压和连接方式。
