Produktübersicht

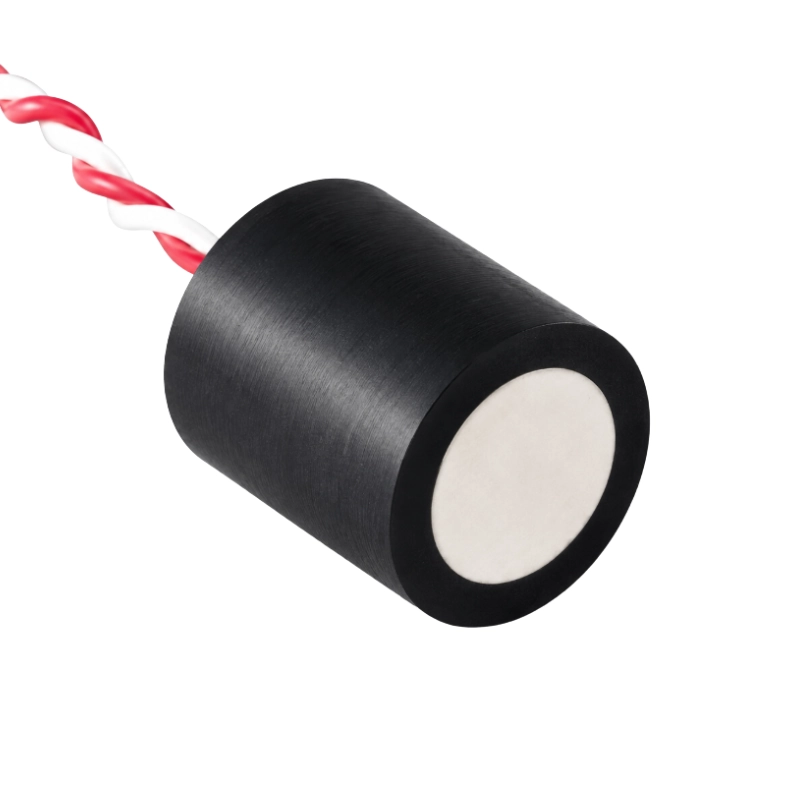

Der BBDM-200KR2M misst Luftstrecken von 0,1 bis 2 m. Schmalstrahl- und Breitstrahl-Konfigurationen sind für unterschiedliche Zielgrößen, Einbauräume und Abdeckungsanforderungen verfügbar. Der Wandler eignet sich für industrielle Positionssensorik, Näherungserkennung, Hindernisvermeidung in automatisierten Anlagen und kompakte OEM-Abstandsmodule.
Hauptmerkmale
- Referenz-Erfassungsbereich von 0,1 bis 2 m
- Wahlweise 7° oder 14° Strahlwinkel
- 0,1 m Blindzone
- IP65-Schutz
- Mehrere Gehäuse- und Anschlussoptionen
Schmalstrahl-Konfiguration
| Parameter | Spezifikation |
|---|---|
| Mittenfrequenz | 200 kHz ±4% |
| Bandbreite | 16 kHz |
| Referenz-Erfassungsbereich | 0,1 bis 2 m |
| Blindzone | <0,1 m |
| Strahlwinkel | 7° ±2° |
| Sende-/Empfangsempfindlichkeit | ≥-60 dB bei 200 Vp-p, 50 Zyklen und 200 mm Abstand |
| Elektrostatische Kapazität | 400 pF ±20% |
| Minimaler Parallelwiderstand | 600 Ω ±30% |
| Maximale Betriebsspannung | <500 V bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 70°C |
| Schutzart | IP65 |
| Gehäusematerial | ABS oder Aluminiumlegierung |
Breitstrahl-Konfiguration
| Parameter | Spezifikation |
|---|---|
| Mittenfrequenz | 200 kHz |
| Bandbreite | ±4% |
| Referenz-Erfassungsbereich | 0,1 bis 2 m |
| Blindzone | <0,1 m |
| Strahlwinkel | 14° ±2° |
| Elektrostatische Kapazität | 500 pF ±100 pF |
| Minimaler Parallelwiderstand | 250 Ω ±30% |
| Maximale Betriebsspannung | <500 V bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 80°C |
| Schutzart | IP65 |
| Abmessungen | Φ16 × 20 mm |
| Kabellänge | 200 mm Standard; kundenspezifisch anpassbar |
| Gewicht | Ca. 10 g |
Anwendungen
- Industrielle Positions- und Näherungssensorik
- Hindernisvermeidung in Robotik und automatisierten Anlagen
- Abstandsmessung in kompakten Geräten
- Integration in Füllstands- und Höhenmesssysteme
- OEM-Abstandsmodule
Auswahlinformationen
Für die Auswahl geben Sie bitte Messbereich, Zielgröße, erforderlichen Strahlwinkel, Einbauraum, Betriebstemperatur, Ansteuerspannung und Anschlussart an.
