Présentation du produit

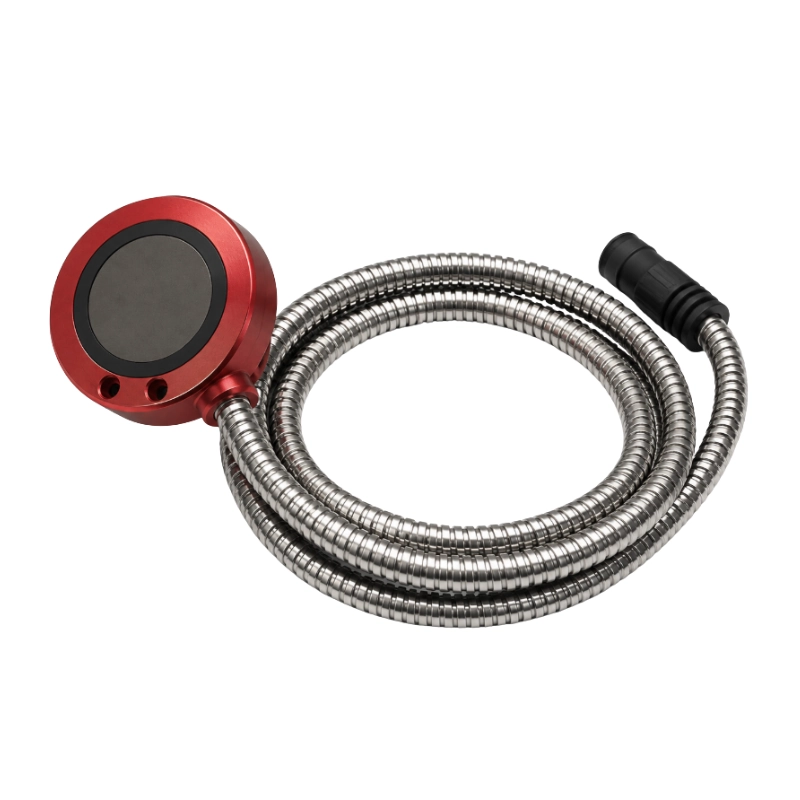

Le BBDM-2MR2M est un transducteur ultrasonore externe de 2 MHz destiné à la mesure de niveau et de distance dans les liquides sur une plage de 0,015 à 2 m. Son boîtier compact en alliage d’aluminium associe un faisceau étroit de 3° à une zone morte inférieure à 15 mm. Il peut être installé à l’extérieur d’une cuve et intégré dans des équipements de surveillance, de commande et d’alarme de niveau.
Caractéristiques principales
- Fréquence centrale de 2 MHz
- Plage de mesure de 0,015 à 2 m
- Zone morte inférieure à 15 mm
- Faisceau étroit de 3°
- Montage externe
- Conducteurs intégrés pour le signal de température
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 2 MHz |
| Plage de mesure | 0,015 à 2 m |
| Zone morte | <15 mm |
| Largeur du faisceau (-3 dB, angle total) | 3° |
| Capacité statique | 1 800 pF ±20 % |
| Impédance parallèle minimale | 60 Ω ±30 % |
| Tension de service maximale | <200 V, impulsions, rapport cyclique 2 % |
| Température de service | -20 à 70 °C |
| Indice de protection | IP67 |
| Matériau du boîtier | Alliage d’aluminium |
| Dimensions | Φ36 × 14,6 mm |
| Longueur de câble standard | 1 m |
| Masse | 102 g |
Câblage
| Couleur du fil | Fonction |
|---|---|
| Rouge | Positif du transducteur |
| Jaune | Négatif du transducteur |
| Bleu et vert | Signal de température |
Applications
- Mesure externe de niveau sur cuves et réservoirs
- Mesure industrielle de distance dans les liquides
- Systèmes de commande et d’alarme de niveau
- Équipements de mesure de niveau avec espace de montage limité
