Présentation du produit

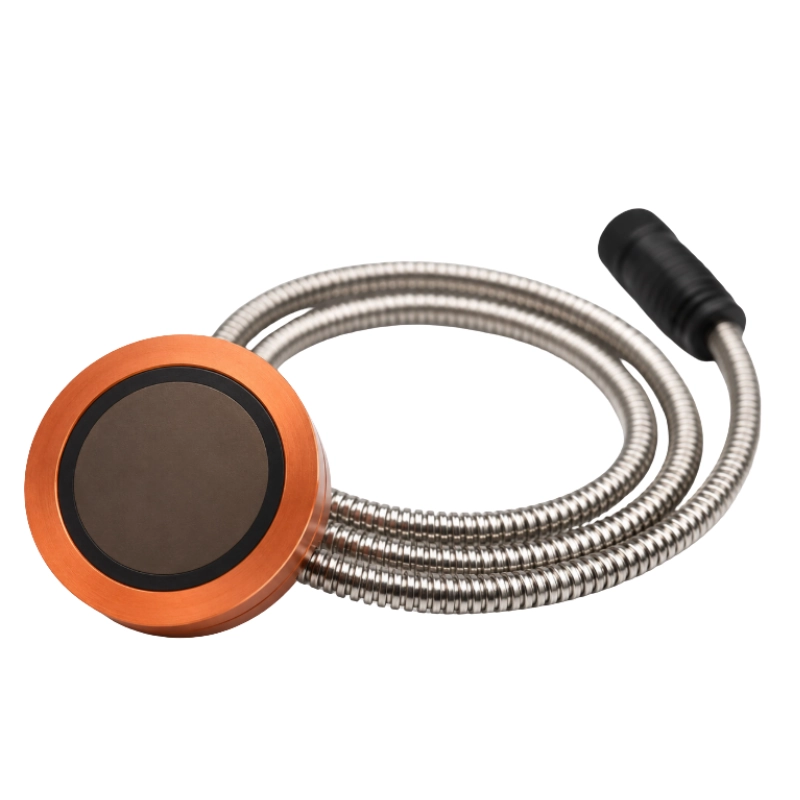

Le BBDM-500KR5M est un transducteur ultrasonore de 500 kHz destiné à la mesure de niveau et de distance dans les liquides sur une plage de 0,02 à 5 m. Il associe un faisceau de 8° à une zone morte inférieure à 20 mm pour l’intégration dans des systèmes de mesure de niveau de cuves, de réservoirs et d’équipements industriels. Le boîtier en alliage d’aluminium est fourni avec un câble fixe et des conducteurs de signal de température.
Caractéristiques principales
- Fréquence centrale de 500 kHz
- Plage de mesure de 0,02 à 5 m
- Zone morte inférieure à 20 mm
- Faisceau étroit de 8°
- Boîtier en alliage d’aluminium
- Conducteurs intégrés pour le signal de température
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 500 kHz |
| Plage de mesure | 0,02 à 5 m |
| Zone morte | <20 mm |
| Largeur du faisceau (-3 dB, angle total) | 8° |
| Capacité statique | 1 100 pF ±20 % |
| Impédance parallèle minimale | 150 Ω ±30 % |
| Tension de service maximale | <600 V, impulsions, rapport cyclique 2 % |
| Température de service | -20 à 70 °C |
| Indice de protection | IP67 |
| Matériau du boîtier | Alliage d’aluminium |
| Dimensions | Φ50 × 20 mm |
| Longueur du câble | 1 m |
| Masse | 148 g |
Câblage
| Couleur du fil | Fonction |
|---|---|
| Rouge | Positif du transducteur |
| Jaune | Négatif du transducteur |
| Bleu et vert | Signal de température |
Applications
- Mesure de niveau dans les cuves et les réservoirs
- Mesure industrielle de distance dans les liquides
- Systèmes de commande et d’alarme de niveau
- Équipements OEM de mesure de niveau de liquide
