Présentation du produit

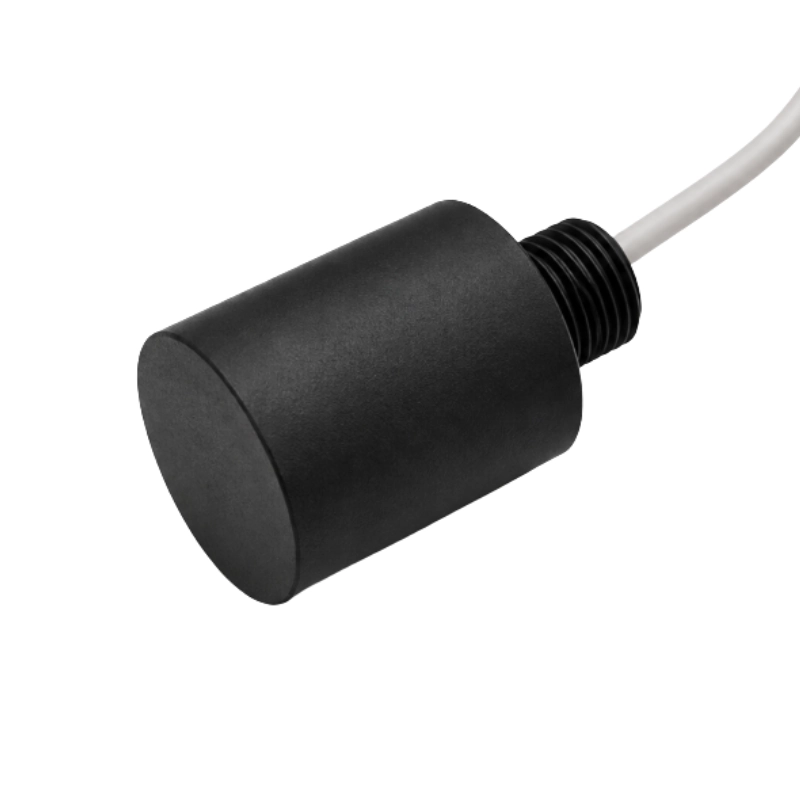

Le BBDM-500K-UW est un transducteur ultrasonore de 500 kHz destiné à la mesure de profondeur, à la télémétrie et à la détection de cibles sous l’eau. Son faisceau étroit de 6°, sa protection IP68 et sa pression de service maximale de 1,6 MPa conviennent aux systèmes de mesure en liquide nécessitant une directivité focalisée et une bonne résolution de distance.
Caractéristiques principales
- Fréquence centrale de 500 kHz
- Faisceau étroit de 6°
- Protection IP68
- Pression de service maximale de 1,6 MPa
- Montage fileté M16×1
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 500 kHz ±3 % |
| Angle du faisceau | 6° |
| Bande passante | 10 % |
| Sensibilité globale | ≥-34 dB |
| Conditions d’essai de sensibilité | 10 V crête à crête, 10 cycles, distance d’essai 70 mm |
| Résistance parallèle minimale | 50 Ω ±30 % |
| Capacité statique | 2 000 pF ±20 % |
| Tension de service maximale | <600 V, impulsions, rapport cyclique 2 % |
| Température de service | -20 à 70 °C |
| Pression de service maximale | 1,6 MPa |
| Matériau du boîtier | ABS |
| Indice de protection | IP68 |
| Filetage de montage | M16×1 |
| Diamètre extérieur | Φ35 mm |
Applications
- Mesure de profondeur et de distance sous l’eau
- Positionnement et détection de proximité sous-marins
- Détection d’obstacles sous l’eau
- Systèmes de détection de poissons
