Produktübersicht

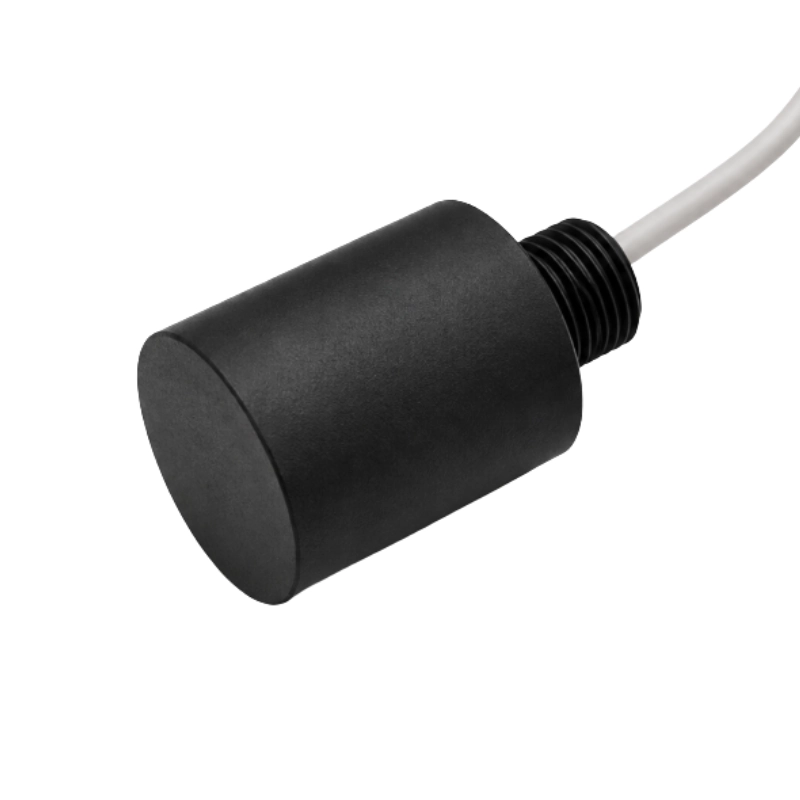

Der BBDM-500K-UW ist ein 500-kHz-Ultraschallwandler für Unterwasser-Tiefenmessung, Abstandsmessung und Zielerkennung. Sein schmaler 6°-Strahl, IP68-Schutz und maximaler Arbeitsdruck von 1,6 MPa unterstützen Flüssigkeitsmesssysteme, die fokussierte Richtwirkung und Abstandsauflösung erfordern.
Hauptmerkmale
- 500 kHz zentrale Arbeitsfrequenz
- Schmaler 6°-Strahl
- IP68-Schutz
- Maximaler Arbeitsdruck von 1,6 MPa
- M16×1-Gewindemontage
Technische Daten
| Parameter | Wert |
|---|---|
| Zentrale Arbeitsfrequenz | 500 kHz ±3% |
| Strahlwinkel | 6° |
| Bandbreite | 10% |
| Gesamtempfindlichkeit | ≥-34 dB |
| Prüfbedingung für Empfindlichkeit | 10 Vp-p, 10 Zyklen, 70 mm Prüfentfernung |
| Minimaler Parallelwiderstand | 50 Ω ±30% |
| Statische Kapazität | 2000 pF ±20% |
| Maximale Betriebsspannung | <600 V, gepulst, 2% Tastgrad |
| Betriebstemperatur | -20 bis 70°C |
| Maximaler Arbeitsdruck | 1,6 MPa |
| Gehäusematerial | ABS |
| Schutzart | IP68 |
| Montagegewinde | M16×1 |
| Außendurchmesser | Φ35 mm |
Anwendungen
- Unterwasser-Tiefen- und Abstandsmessung
- Unterwasser-Positionierung und Näherungserkennung
- Hinderniserkennung unter Wasser
- Fischortungssysteme
