Descripción del producto

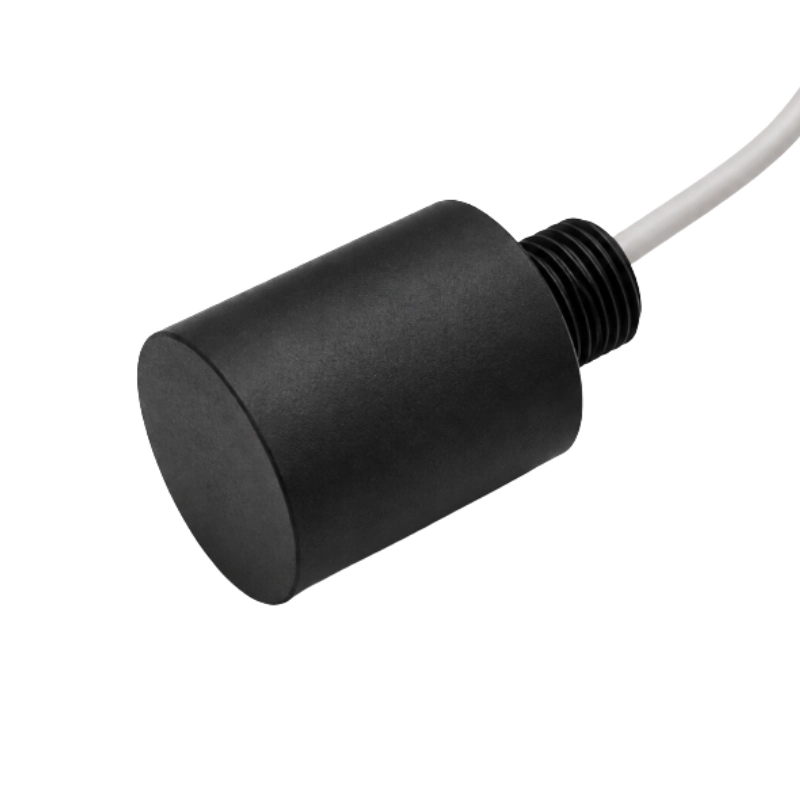

El BBDM-500K-UW es un transductor ultrasónico de 500 kHz para medición subacuática de profundidad, medición de distancia y detección de objetivos. Su haz estrecho de 6°, protección IP68 y presión máxima de trabajo de 1,6 MPa admiten sistemas de medición en líquidos que requieren directividad focalizada y resolución de distancia.
Características principales
- Frecuencia central de trabajo de 500 kHz
- Haz estrecho de 6°
- Protección IP68
- Presión máxima de trabajo de 1,6 MPa
- Montaje roscado M16×1
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencia central de trabajo | 500 kHz ±3% |
| Ángulo del haz | 6° |
| Ancho de banda | 10% |
| Sensibilidad total | ≥-34 dB |
| Condición de prueba de sensibilidad | 10 Vp-p, 10 ciclos, distancia de prueba de 70 mm |
| Resistencia paralela mínima | 50 Ω ±30% |
| Capacitancia estática | 2000 pF ±20% |
| Tensión máxima de trabajo | <600 V, pulsada, ciclo de trabajo del 2% |
| Temperatura de trabajo | -20 a 70°C |
| Presión máxima de trabajo | 1,6 MPa |
| Material de la carcasa | ABS |
| Grado de protección | IP68 |
| Rosca de montaje | M16×1 |
| Diámetro exterior | Φ35 mm |
Aplicaciones
- Medición subacuática de profundidad y distancia
- Posicionamiento subacuático y detección de proximidad
- Detección de obstáculos bajo el agua
- Sistemas de localización de peces
