Présentation du produit

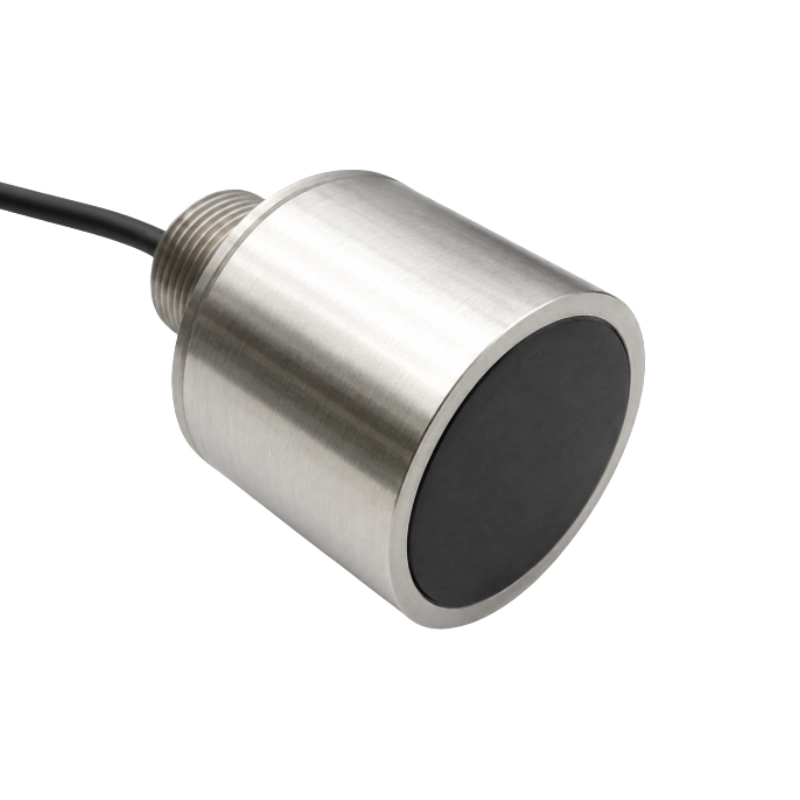

Le BBDM-40K200KR200M-UW est un transducteur ultrasonore double fréquence 40/200 kHz pour la mesure de profondeur dans les rivières, les lacs et d’autres plans d’eau. Le canal 40 kHz offre un faisceau plus large et une propagation acoustique à longue portée, tandis que le canal 200 kHz fournit un faisceau plus étroit et plus focalisé. Sa capacité de profondeur spécifiée dépasse 200 m.
Caractéristiques principales
- Fonctionnement double fréquence à 40 et 200 kHz
- Capacité de profondeur spécifiée supérieure à 200 m
- Deux angles de faisceau adaptés à différents besoins de mesure
- Câblage intégré du capteur de température
- Montage fileté G1″
Caractéristiques des canaux
| Paramètre | Canal 40 kHz | Canal 200 kHz |
|---|---|---|
| Fréquence centrale de service | 40 ±1 kHz | 200 ±3 kHz |
| Largeur du faisceau (-3 dB) | 15° | 5° |
Caractéristiques générales
| Paramètre général | Valeur |
|---|---|
| Matériau piézoélectrique | PZT-4 |
| Impédance parallèle dans l’eau | 600 Ω ±30 % |
| Capacité statique | 2 700 pF ±15 % |
| Capacité de profondeur spécifiée | >200 m |
| Filetage de montage | G1″ |
| Diamètre extérieur | Φ65 mm |
| Hauteur totale | 86 mm |
Câblage
| Couleur du fil | Fonction |
|---|---|
| Rouge | Positif du transducteur |
| Noir | Négatif du transducteur |
| Bleu et vert | Capteur de température |
| Jaune, blanc et blindage | Connexion de blindage externe |
Applications
- Mesure de profondeur en rivière et en lac
- Télémétrie par écho sous-marin à longue portée
- Systèmes de mesure de profondeur embarqués ou fixes
- Instruments sous-marins nécessitant une couverture double fréquence
