产品概述

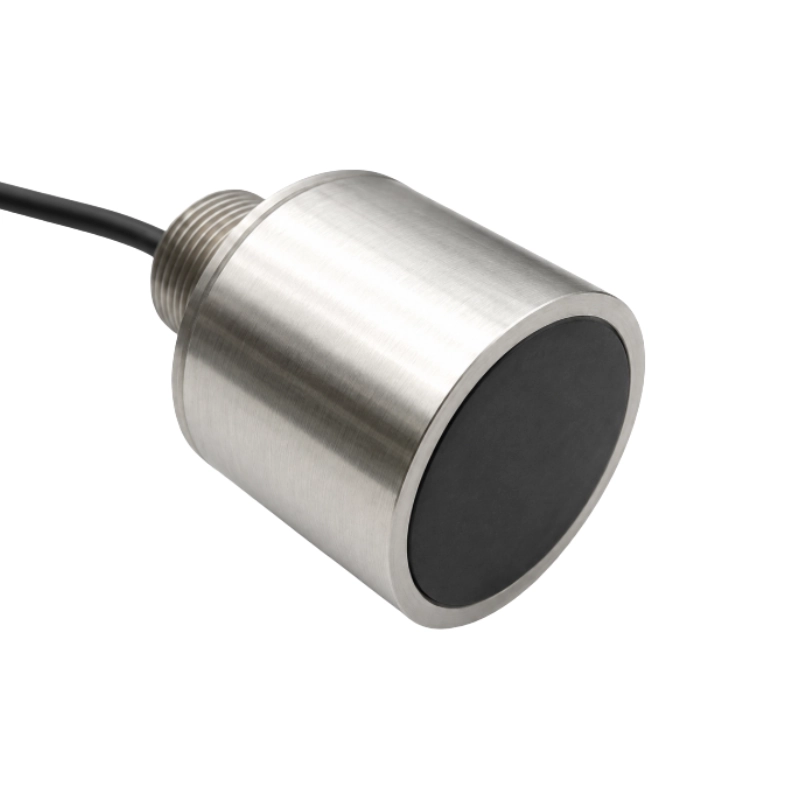

BBDM-40K200KR200M-UW 是一款用于江河、湖泊及其他水域测深的 40/200 kHz 双频超声波换能器。40 kHz通道提供较宽的声束覆盖和远距离传播能力，200 kHz通道提供较窄声束和更集中的测量区域。产品标称测深能力超过200 m，适合宽范围水深测量系统。
产品特点
- 40 kHz与200 kHz双频工作
- 标称测深超过200 m
- 两种声束角覆盖不同测量需求
- 集成温度传感器接线
- G1″螺纹安装
技术参数
| 参数 | 40 kHz通道 | 200 kHz通道 |
|---|---|---|
| 中心工作频率 | 40 ± 1 kHz | 200 ± 3 kHz |
| 声束宽度（-3 dB） | 15° | 5° |
| 通用参数 | 数值 |
|---|---|
| 压电材料 | PZT-4 |
| 水中并联阻抗 | 600 Ω ±30% |
| 静电电容 | 2700 pF ±15% |
| 标称测深能力 | >200 m |
| 安装螺纹 | G1″ |
| 外径 | Φ65 mm |
| 总高度 | 86 mm |
接线说明
| 线色 | 功能 |
|---|---|
| 红色 | 换能器正极 |
| 黑色 | 换能器负极 |
| 蓝色、绿色 | 温度传感器 |
| 黄色、白色及屏蔽层 | 外部屏蔽连接 |
应用领域
- 江河及湖泊水深测量
- 远距离水下回波测距
- 船载及固定式水深测量系统
- 需要双频声束覆盖的水下测量设备
