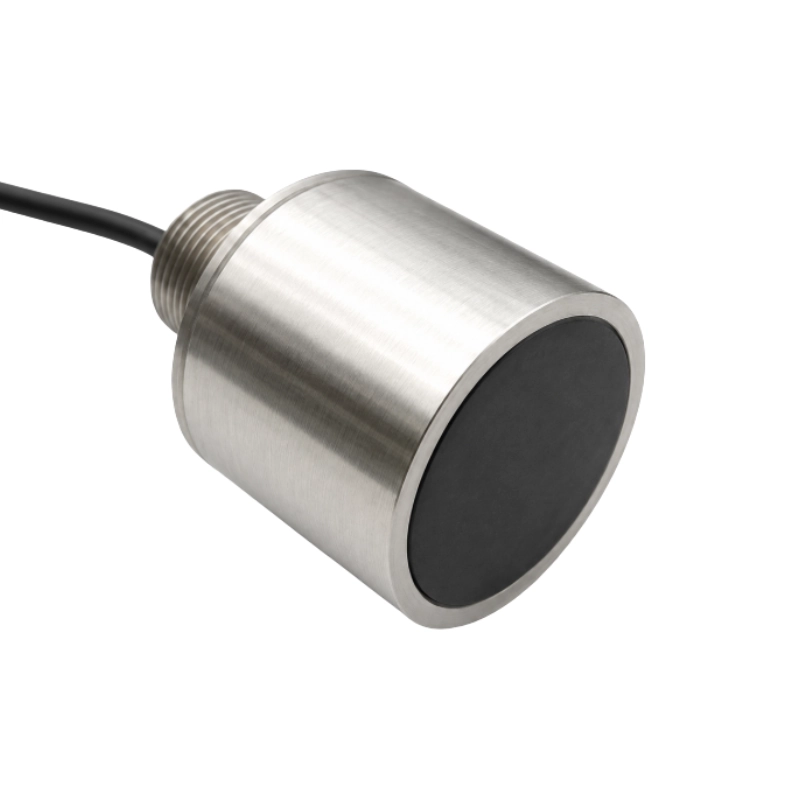

Transductor subacuático de profundidad de doble frecuencia BBDM-40K200KR200M-UW

Transductor subacuático de profundidad de doble frecuencia BBDM-40K200KR200M-UW

Descripción del producto

El BBDM-40K200KR200M-UW es un transductor ultrasónico de doble frecuencia 40/200 kHz para medición de profundidad en ríos, lagos y otras masas de agua. El canal de 40 kHz ofrece una cobertura de haz más amplia y propagación acústica de largo alcance, mientras que el canal de 200 kHz proporciona un haz de medición más estrecho y focalizado. Su capacidad de profundidad especificada supera los 200 m.

Características principales

  • Funcionamiento de doble frecuencia a 40 kHz y 200 kHz
  • Capacidad de profundidad especificada superior a 200 m
  • Dos ángulos de haz para distintos requisitos de medición
  • Cableado integrado para sensor de temperatura
  • Montaje roscado G1″

Especificaciones técnicas

Parámetro Canal de 40 kHz Canal de 200 kHz
Frecuencia central de trabajo 40 ± 1 kHz 200 ± 3 kHz
Ancho de haz (-3 dB) 15°
Parámetro general Valor
Material piezoeléctrico PZT-4
Impedancia paralela en agua 600 Ω ±30%
Capacitancia estática 2700 pF ±15%
Capacidad de profundidad especificada >200 m
Rosca de montaje G1″
Diámetro exterior Φ65 mm
Altura total 86 mm

Cableado

Color del cable Función
Rojo Positivo del transductor
Negro Negativo del transductor
Azul y verde Sensor de temperatura
Amarillo, blanco y blindaje Conexión de blindaje externo

Aplicaciones

  • Medición de profundidad en ríos y lagos
  • Medición subacuática por eco de largo alcance
  • Sistemas de medición de profundidad montados en embarcaciones o fijos
  • Instrumentos subacuáticos que requieren cobertura de haz de doble frecuencia
