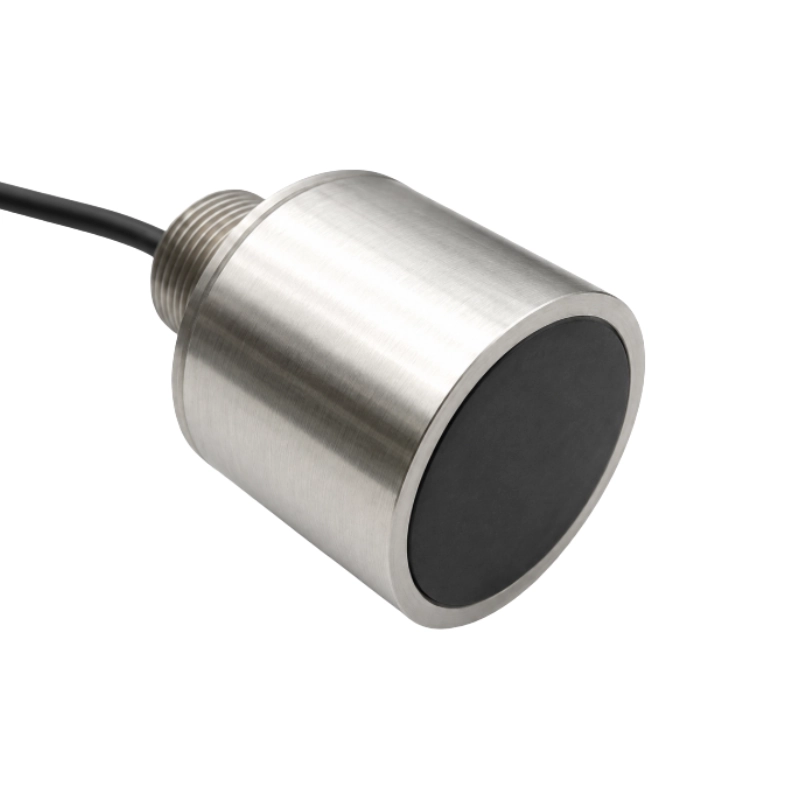

BBDM-40K200KR200M-UW Dual-Frequenz-Ultraschallwandler zur Unterwasser-Tiefenmessung

BBDM-40K200KR200M-UW Dual-Frequenz-Unterwasser-Tiefenwandler

Produktübersicht

Der BBDM-40K200KR200M-UW ist ein 40/200-kHz-Dual-Frequenz-Ultraschallwandler für Tiefenmessung in Flüssen, Seen und anderen Gewässern. Der 40-kHz-Kanal bietet eine breitere Strahlabdeckung und akustische Ausbreitung über große Distanzen, während der 200-kHz-Kanal einen schmaleren, stärker fokussierten Messstrahl liefert. Die spezifizierte Tiefenleistung liegt über 200 m.

Hauptmerkmale

  • Dual-Frequenz-Betrieb mit 40 kHz und 200 kHz
  • Spezifizierte Tiefenleistung über 200 m
  • Zwei Strahlwinkel für unterschiedliche Messanforderungen
  • Integrierte Temperatursensor-Verdrahtung
  • G1″-Gewindemontage

Technische Daten

Parameter 40-kHz-Kanal 200-kHz-Kanal
Zentrale Arbeitsfrequenz 40 ± 1 kHz 200 ± 3 kHz
Strahlbreite (-3 dB) 15°
Allgemeiner Parameter Wert
Piezoelektrisches Material PZT-4
Parallelimpedanz in Wasser 600 Ω ±30%
Statische Kapazität 2700 pF ±15%
Spezifizierte Tiefenleistung >200 m
Montagegewinde G1″
Außendurchmesser Φ65 mm
Gesamthöhe 86 mm

Verdrahtung

Aderfarbe Funktion
Rot Wandler positiv
Schwarz Wandler negativ
Blau und grün Temperatursensor
Gelb, weiß und Schirm Externer Schirmanschluss

Anwendungen

  • Tiefenmessung in Flüssen und Seen
  • Unterwasser-Echomessung über große Distanzen
  • Schiffsgebundene und fest installierte Tiefenmesssysteme
  • Unterwasserinstrumente mit Dual-Frequenz-Strahlabdeckung
