Présentation du produit

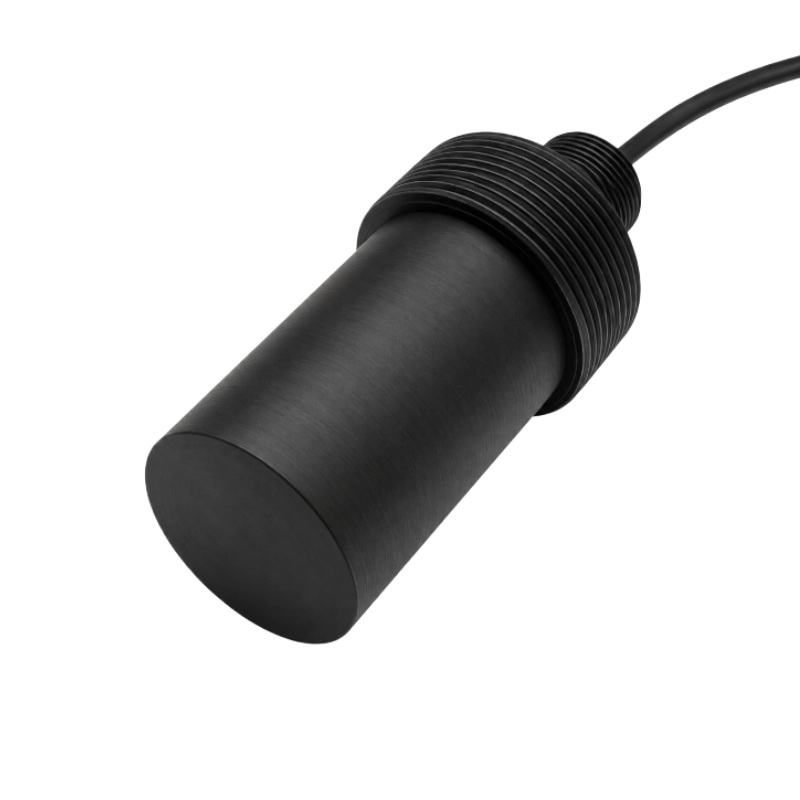

Le BBDM-50KR8MLT est un transducteur ultrasonore de distance à 50 kHz destiné à la mesure sans contact dans l’air. Sa plage de détection de référence est de 0,3 à 8 m, avec une zone morte de <0,3 m. Il convient à l’intégration dans des équipements industriels et des systèmes OEM de télémétrie.
Caractéristiques principales
- Plage de détection de référence : 0,3 à 8 m
- Fréquence centrale : 50 kHz
- Zone morte : <0,3 m
- Angle du faisceau : 12° ±2°
- Indice de protection : IP67
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Fréquence centrale | 50 kHz |
| Plage de détection de référence | 0,3 à 8 m |
| Zone morte | <0,3 m |
| Angle du faisceau | 12° ±2° |
| Indice de protection | IP67 |
| Bande passante | ±4 % |
| Sensibilité émission/réception | ≥ -72 dB dans les conditions d’essai spécifiées |
| Capacité électrostatique | 160 pF ±20 % |
| Impédance parallèle minimale | 300 Ω ±30 % |
| Tension de service maximale | <800 V, rapport cyclique des impulsions de 2 % |
| Température de service | -40 à 70 °C |
| Dimensions | Φ54 × 108 mm |
| Matériau du boîtier | ABS/PVDF |
| Compensation thermique | Thermistance MF58-10K-5%-3435 intégrée |
| Raccordement | Câble blindé à quatre conducteurs ; couleurs de câblage précisées dans la fiche source |
Applications
- Entrepôts frigorifiques et équipements de chaîne du froid
- Télémétrie extérieure en climat froid
- Intégration dans des systèmes de mesure de niveau et de hauteur
- Mesure ultrasonore nécessitant une compensation de température
- Systèmes OEM de télémétrie à basse température
Informations de sélection
Pour sélectionner la configuration appropriée, indiquez la portée, la température minimale, la taille de la cible, l’interface de montage, la tension d’excitation et la longueur de câble.
