Produktübersicht

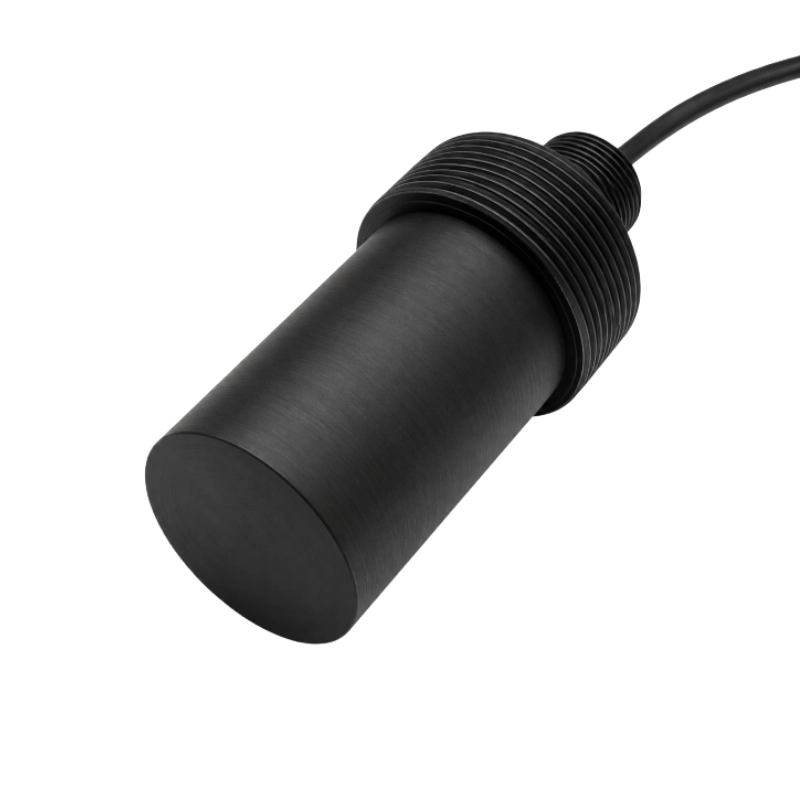

Der BBDM-50KR8MLT misst Luftstrecken von 0,3 bis 8 m und arbeitet bei Temperaturen bis -40°C. Die IP67-Ausführung und der integrierte 10-kΩ-Thermistor unterstützen Kühlhäuser, Outdoor-Geräte in kalten Klimazonen, industrielle Füllstandsmessung und Abstandssysteme mit Temperaturkompensation.
Hauptmerkmale
- Referenz-Erfassungsbereich von 0,3 bis 8 m
- Betriebstemperatur von -40 bis 70°C
- IP67-Schutz
- Integrierter 10-kΩ-Thermistor
- ABS- oder PVDF-Gehäuse
- Vieradriger geschirmter Kabelanschluss
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Mittenfrequenz | 50 kHz |
| Bandbreite | ±4% |
| Referenz-Erfassungsbereich | 0,3 bis 8 m |
| Blindzone | <0,3 m |
| Strahlwinkel (-3 dB) | 12° ±2° |
| Gesamtempfindlichkeit | ≥-72 dB bei 300 Vp-p, 50 Zyklen und 1 m Abstand |
| Elektrostatische Kapazität | 160 pF ±20% |
| Minimaler Parallelwiderstand | 300 Ω ±30% |
| Maximale Betriebsspannung | <800 V bei 2% Puls-Tastgrad |
| Betriebstemperatur | -40 bis 70°C |
| Schutzart | IP67 |
| Abmessungen | Φ54 × 108 mm |
| Montage | Umfangsbefestigung |
| Gehäusematerial | ABS oder PVDF |
| Temperaturelement | MF58-10K-5%-3435 Thermistor |
| Verdrahtung | Rot: positiv; Gelb: negativ; Blau/Grün: Temperatur; Silber: Schirm |
Anwendungen
- Kühlhäuser und Kühlkettenanlagen
- Outdoor-Abstandsmessung in kalten Klimazonen
- Industrielle Füllstands- und Höhenmessung
- Ultraschallmessung mit Temperaturkompensation
- OEM-Abstandssysteme für niedrige Temperaturen
Auswahlinformationen
Für die Auswahl geben Sie bitte Bereich, minimale Betriebstemperatur, Zielgröße, Montageschnittstelle, Ansteuerspannung und Kabellänge an.
