Descripción del producto

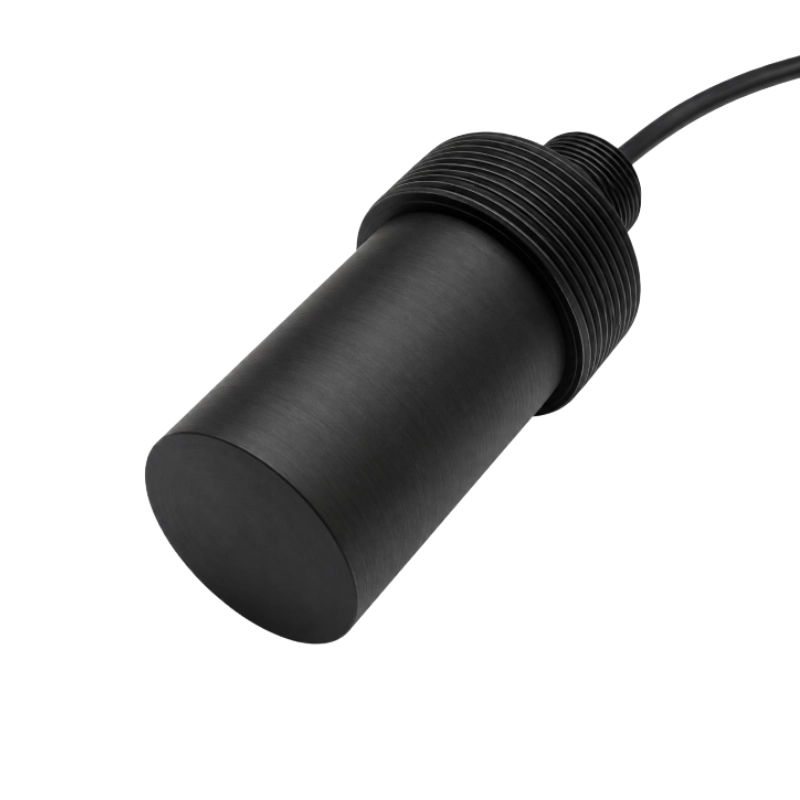

El BBDM-50KR8MLT mide distancias en aire de 0,3 a 8 m y funciona a temperaturas de hasta -40°C. Su construcción IP67 y el termistor integrado de 10 kΩ son adecuados para cámaras frigoríficas, equipos exteriores en climas fríos, medición industrial de nivel y sistemas de distancia que requieren compensación de temperatura.
Características principales
- Rango de detección de referencia de 0,3 a 8 m
- Temperatura de trabajo de -40 a 70°C
- Protección IP67
- Termistor integrado de 10 kΩ
- Carcasa de ABS o PVDF
- Conexión mediante cable apantallado de cuatro conductores
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Frecuencia central | 50 kHz |
| Ancho de banda | ±4% |
| Rango de detección de referencia | 0,3 a 8 m |
| Zona ciega | <0,3 m |
| Ángulo del haz (-3 dB) | 12° ±2° |
| Sensibilidad total | ≥-72 dB a 300 Vp-p, 50 ciclos y 1 m de separación |
| Capacitancia electrostática | 160 pF ±20% |
| Impedancia paralela mínima | 300 Ω ±30% |
| Tensión máxima de trabajo | <800 V con ciclo de trabajo de pulso del 2% |
| Temperatura de trabajo | -40 a 70°C |
| Grado de protección | IP67 |
| Dimensiones | Φ54 × 108 mm |
| Montaje | Fijación por circunferencia |
| Material de la carcasa | ABS o PVDF |
| Elemento de temperatura | Termistor MF58-10K-5%-3435 |
| Cableado | Rojo: positivo; amarillo: negativo; azul/verde: temperatura; plateado: blindaje |
Aplicaciones
- Cámaras frigoríficas y equipos de cadena de frío
- Medición exterior de distancia en climas fríos
- Medición industrial de nivel y altura
- Medición ultrasónica con compensación de temperatura
- Sistemas OEM de medición de distancia a baja temperatura
Información para la selección
Para seleccionar el modelo, indique el rango, la temperatura mínima de trabajo, el tamaño del objetivo, la interfaz de montaje, la tensión de excitación y la longitud del cable.
