Présentation du produit

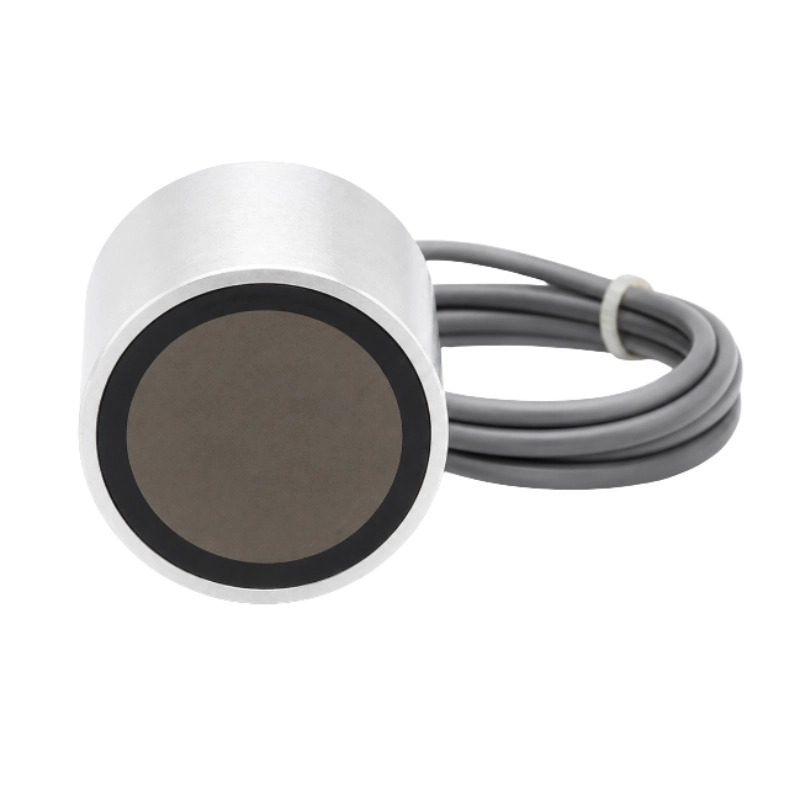

Le BBDM-80KR6M est un transducteur ultrasonore de distance à 80 kHz destiné à la mesure sans contact dans l’air. Sa plage de détection de référence est de 0,25 à 6 m selon version, avec une zone morte de <0,25 m. Il convient à l’intégration dans des équipements industriels et des systèmes OEM de télémétrie.
Caractéristiques principales
- Plage de détection de référence : 0,25 à 6 m selon version
- Fréquence centrale : 80 kHz
- Zone morte : <0,25 m
- Angle du faisceau : 7° ±2° ou 12° ±2°
- Indice de protection : IP65
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Fréquence centrale | 80 kHz |
| Plage de détection de référence | 0,25 à 6 m selon version |
| Zone morte | <0,25 m |
| Angle du faisceau | 7° ±2° ou 12° ±2° |
| Indice de protection | IP65 |
| Version standard | 80 kHz ±2 kHz ; 0,25 à 5 m ; bande 6 kHz ; 12° ±2° ; ≥ -60 dB ; 1 600 pF ±20 % ; 250 Ω ±30 % ; 800 V crête à crête ; Φ40 × 30 mm |
| Version faisceau étroit | 80 kHz ±3 kHz ; 0,25 à 6 m ; bande 5 kHz ; 7° ±2° ; ≥ -64 dB ; 1 600 pF ±20 % ; 150 Ω ±30 % ; 500 V crête à crête ; Φ60 × 15 mm |
| Caractéristiques communes | Rapport cyclique de 2 % ; service -20 à 80 °C ; stockage -40 à 85 °C ; aluminium ; câble 0,2 m |
Applications
- Télémétrie en espace confiné et sur cibles étroites
- Détection industrielle de position et de proximité
- Évitement d’obstacles et détection de cibles robotiques
- Détection de véhicules, de trafic et de portes
- Modules OEM de télémétrie ultrasonore
Informations de sélection
Pour sélectionner la configuration appropriée, indiquez la portée, la largeur de la cible, les obstacles voisins, l’angle de faisceau requis, la tension d’excitation et l’espace de montage.
