Descripción del producto

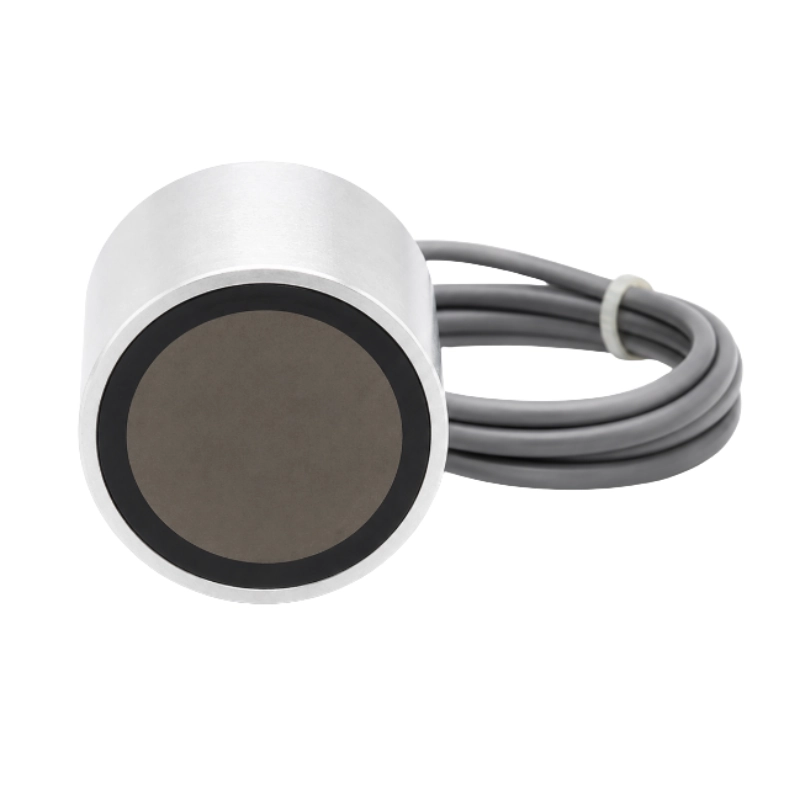

El BBDM-80KR6M mide distancias en aire de 0,25 a 6 m y está disponible con directividad estándar o con haz estrecho de 7°. La configuración de haz estrecho ayuda a separar objetivos, medir en espacios confinados y reducir reflexiones de objetos cercanos.
Características principales
- Distancia de detección de referencia de hasta 6 m
- Configuración de haz estrecho de 7° o haz estándar de 12°
- Carcasa compacta de aluminio
- Protección IP65
- Temperatura de trabajo de -20 a 80°C
Configuraciones disponibles
| Configuración | Frecuencia central | Rango de referencia | Zona ciega | Ángulo del haz | Ancho de banda | Dimensiones |
|---|---|---|---|---|---|---|
| Haz estándar | 80 kHz ±2 kHz | 0,25 a 5 m | <0,25 m | 12° ±2° | 6 kHz | Φ40 × 30 mm |
| Haz estrecho | 80 kHz ±3 kHz | 0,25 a 6 m | <0,25 m | 7° ±2° | 5 kHz | Φ60 × 15 mm |
Especificaciones eléctricas y ambientales
| Parámetro | Haz estándar | Haz estrecho |
|---|---|---|
| Sensibilidad | ≥-60 dB | ≥-64 dB |
| Capacitancia electrostática | 1600 pF ±20% | 1600 pF ±20% |
| Impedancia paralela mínima | 250 Ω ±30% | 150 Ω ±30% |
| Tensión máxima de trabajo | 800 Vp-p | 500 Vp-p |
| Temperatura de trabajo | -20 a 80°C | -20 a 80°C |
| Temperatura de almacenamiento | -40 a 85°C | -40 a 85°C |
| Grado de protección | IP65 | IP65 |
| Material de la carcasa | Aluminio | Aluminio |
| Longitud del cable | 0,2 m estándar; personalizable | 0,2 m estándar; personalizable |
La tensión máxima de trabajo se especifica con un ciclo de trabajo de pulso del 2%.
Aplicaciones
- Medición en espacios confinados y con objetivos estrechos
- Sensado industrial de posición y proximidad
- Evitación de obstáculos y detección de objetivos en robots
- Sensado de vehículos, tráfico y puertas
- Equipos OEM de medición de distancia
Información para la selección
Para seleccionar el modelo, indique el rango, el ancho del objetivo, los obstáculos cercanos, el ángulo de haz requerido, la tensión de excitación y el espacio de instalación.
