Produktübersicht

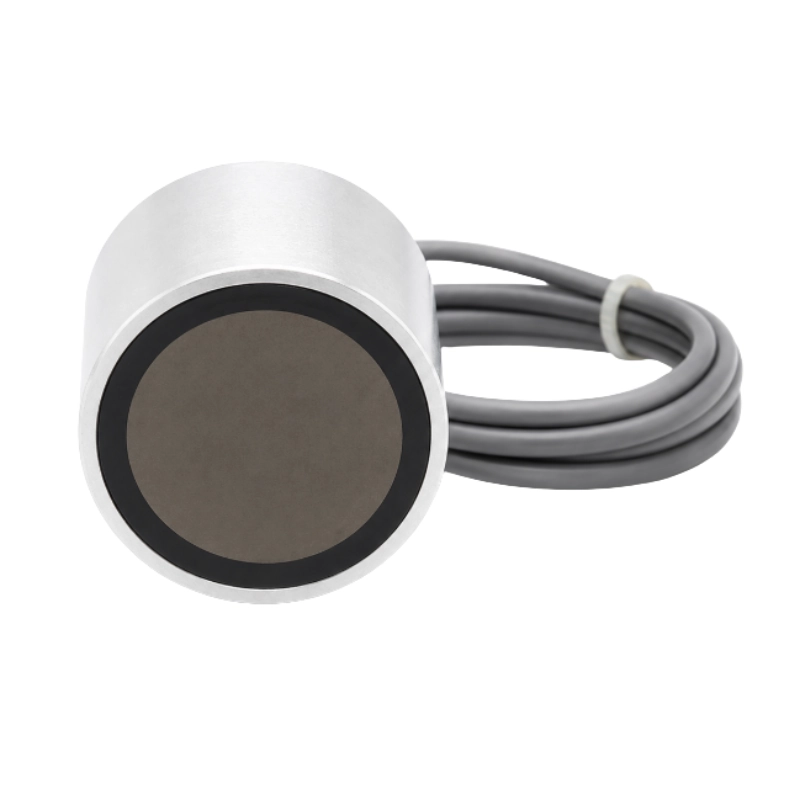

Der BBDM-80KR6M misst Luftstrecken von 0,25 bis 6 m und ist mit Standard- oder 7°-Schmalstrahl-Richtwirkung verfügbar. Die Schmalstrahl-Konfiguration unterstützt Zieltrennung, Messung in beengten Bereichen und Anwendungen, bei denen Reflexionen von nahen Objekten reduziert werden müssen.
Hauptmerkmale
- Referenz-Erfassungsdistanz bis 6 m
- 7°-Schmalstrahl- oder 12°-Standardstrahl-Konfiguration
- Kompaktes Aluminiumgehäuse
- IP65-Schutz
- Betriebstemperatur von -20 bis 80°C
Verfügbare Konfigurationen
| Konfiguration | Mittenfrequenz | Referenzbereich | Blindzone | Strahlwinkel | Bandbreite | Abmessungen |
|---|---|---|---|---|---|---|
| Standardstrahl | 80 kHz ±2 kHz | 0,25 bis 5 m | <0,25 m | 12° ±2° | 6 kHz | Φ40 × 30 mm |
| Schmalstrahl | 80 kHz ±3 kHz | 0,25 bis 6 m | <0,25 m | 7° ±2° | 5 kHz | Φ60 × 15 mm |
Elektrische und Umgebungsdaten
| Parameter | Standardstrahl | Schmalstrahl |
|---|---|---|
| Empfindlichkeit | ≥-60 dB | ≥-64 dB |
| Elektrostatische Kapazität | 1600 pF ±20% | 1600 pF ±20% |
| Minimaler Parallelwiderstand | 250 Ω ±30% | 150 Ω ±30% |
| Maximale Betriebsspannung | 800 Vp-p | 500 Vp-p |
| Betriebstemperatur | -20 bis 80°C | -20 bis 80°C |
| Lagertemperatur | -40 bis 85°C | -40 bis 85°C |
| Schutzart | IP65 | IP65 |
| Gehäusematerial | Aluminium | Aluminium |
| Kabellänge | 0,2 m Standard; kundenspezifisch anpassbar | 0,2 m Standard; kundenspezifisch anpassbar |
Die maximale Betriebsspannung ist bei einem Puls-Tastgrad von 2% spezifiziert.
Anwendungen
- Messung in beengten Bereichen und an schmalen Zielen
- Industrielle Positions- und Näherungssensorik
- Robotische Hindernisvermeidung und Zielerkennung
- Fahrzeug-, Verkehrs- und Torsensorik
- OEM-Geräte zur Abstandsmessung
Auswahlinformationen
Für die Auswahl geben Sie bitte Bereich, Zielbreite, nahe Hindernisse, erforderlichen Strahlwinkel, Ansteuerspannung und Einbauraum an.
