Présentation du produit

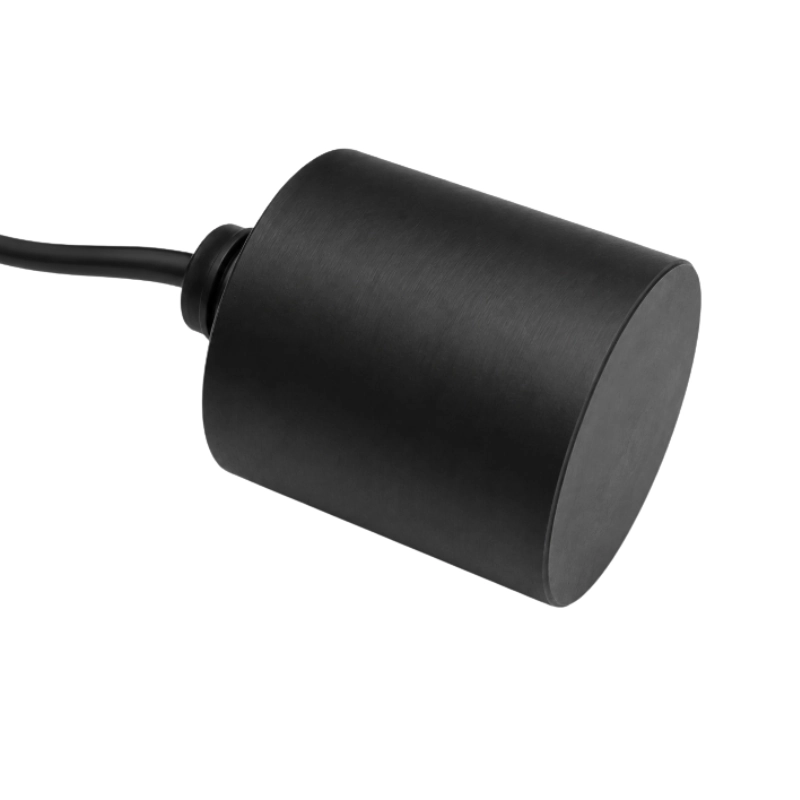

Le BBDM-50KR8M est un transducteur ultrasonore de distance à 50 kHz ±2 kHz destiné à la mesure sans contact dans l’air. Sa plage de détection de référence est de 0,3 à 8 m, avec une zone morte de <0,3 m. Il convient à l’intégration dans des équipements industriels et des systèmes OEM de télémétrie.
Caractéristiques principales
- Plage de détection de référence : 0,3 à 8 m
- Fréquence centrale : 50 kHz ±2 kHz
- Zone morte : <0,3 m
- Angle du faisceau : 12° ±2° ou 14° ±2°
- Indice de protection : IP65
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Fréquence centrale | 50 kHz ±2 kHz |
| Plage de détection de référence | 0,3 à 8 m |
| Zone morte | <0,3 m |
| Angle du faisceau | 12° ±2° ou 14° ±2° |
| Indice de protection | IP65 |
| Caractéristiques communes | Bande 4 kHz ; sensibilité ≥ -78 dB ; 2 000 pF ±20 % ; 1 000 V crête à crête, rapport cyclique de 2 % ; -20 à 70 °C ; stockage -40 à 85 °C |
| Version faisceau étroit | 12° ±2° ; 300 Ω ±30 % ; Φ57 × 70 mm |
| Version faisceau large | 14° ±2° ; 250 Ω ±30 % ; Φ50 × 65 mm |
| Matériau et raccordement | ABS ou aluminium ; câble 2 m ; environ 200 g |
Applications
- Détection industrielle de position et de proximité
- Évitement d’obstacles pour robots et équipements automatisés
- Détection de véhicules et surveillance du trafic
- Détection d’objets à moyenne portée
- Mesure de niveau, de niveau de solides et de distance en espace ouvert
Informations de sélection
Pour sélectionner la configuration appropriée, indiquez la portée, la taille de la cible, l’angle de faisceau, l’espace de montage, la température de service et la longueur de câble.
