Produktübersicht

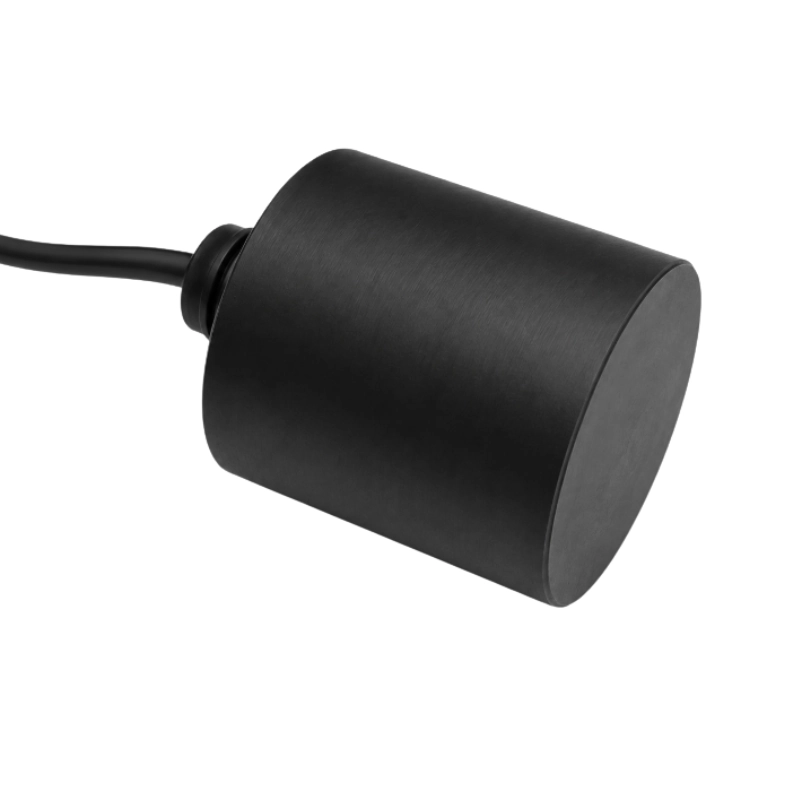

Der BBDM-50KR8M misst Luftstrecken von 0,3 bis 8 m und ist mit 12°- und 14°-Strahlkonfigurationen verfügbar. Er unterstützt industrielle Positionssensorik, Näherungserkennung, Verkehrsüberwachung, robotische Hindernisvermeidung und Messgeräte für mittlere Distanzen.
Hauptmerkmale
- Referenz-Erfassungsbereich von 0,3 bis 8 m
- Wahlweise 12° oder 14° Strahlwinkel
- Zwei kompakte Gehäusekonfigurationen
- IP65-Schutz
- Betriebstemperatur von -20 bis 70°C
Allgemeine Daten
| Parameter | Spezifikation |
|---|---|
| Zentrale Resonanzfrequenz | 50 kHz ±2 kHz |
| Bandbreite | 4 kHz |
| Referenz-Erfassungsbereich | 0,3 bis 8 m |
| Blindzone | <0,3 m |
| Empfindlichkeit | ≥-78 dB |
| Elektrostatische Kapazität | 2000 pF ±20% |
| Maximale Betriebsspannung | 1000 Vp-p bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 70°C |
| Lagertemperatur | -40 bis 85°C |
| Schutzart | IP65 |
| Gehäusematerial | ABS oder Aluminiumlegierung |
| Kabellänge | 2 m Standard; kundenspezifisch anpassbar |
| Gewicht | Ca. 200 g |
Verfügbare Parameter
| Konfiguration | Strahlwinkel (-6 dB Vollwinkel) | Minimaler Parallelwiderstand | Abmessungen |
|---|---|---|---|
| Schmalstrahl | 12° ±2° | 300 Ω ±30% | Φ57 × 70 mm |
| Breitstrahl | 14° ±2° | 250 Ω ±30% | Φ50 × 65 mm |
Anwendungen
- Industrielle Positions- und Näherungssensorik
- Hindernisvermeidung in Robotik und automatisierten Anlagen
- Verkehrs- und Fahrzeugerkennung
- Objekterkennung im mittleren Distanzbereich
- Füllstands- und Abstandsmessung in offenen Bereichen
Auswahlinformationen
Für die Auswahl geben Sie bitte Bereich, Zielgröße, erforderlichen Strahlwinkel, Einbauraum, Betriebstemperatur und Kabellänge an.
