Présentation du produit

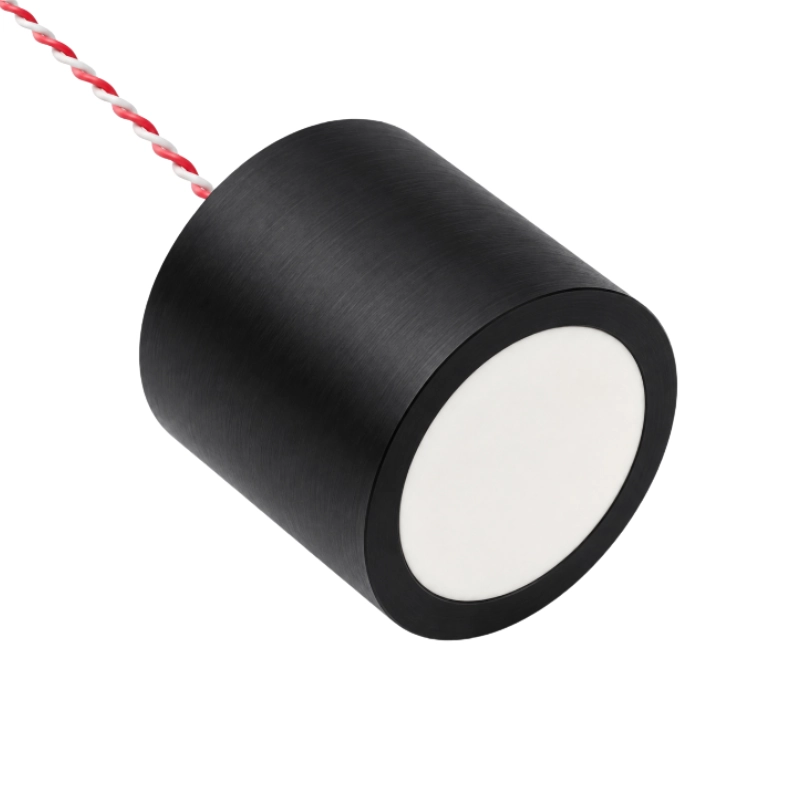

Le BBDM-75KR6M est un transducteur ultrasonore de distance à 75 kHz ±2 kHz destiné à la mesure sans contact dans l’air. Sa plage de détection de référence est de 0,25 à 6 m, avec une zone morte de <0,25 m. Il convient à l’intégration dans des équipements industriels et des systèmes OEM de télémétrie.
Caractéristiques principales
- Plage de détection de référence : 0,25 à 6 m
- Fréquence centrale : 75 kHz ±2 kHz
- Zone morte : <0,25 m
- Angle du faisceau : 14° ±2°
- Indice de protection : IP65
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Fréquence centrale | 75 kHz ±2 kHz |
| Plage de détection de référence | 0,25 à 6 m |
| Zone morte | <0,25 m |
| Angle du faisceau | 14° ±2° |
| Indice de protection | IP65 |
| Bande passante | 6 kHz |
| Sensibilité émission/réception | ≥ -60 dB |
| Capacité électrostatique | 1 500 pF ±20 % |
| Impédance parallèle minimale | 250 Ω ±30 % |
| Tension de service maximale | 1 000 V crête à crête, rapport cyclique de 2 % |
| Température de service / stockage | -20 à 80 °C / -40 à 85 °C |
| Dimensions | Φ38 × 38 mm |
| Matériau du boîtier | ABS |
| Câble et masse | 0,2 m ; environ 100 g |
Applications
- Détection industrielle de position et de proximité
- Évitement d’obstacles pour robots et équipements automatisés
- Détection de véhicules et surveillance du trafic
- Détection d’objets à moyenne portée
- Modules OEM de télémétrie ultrasonore
Informations de sélection
Pour sélectionner la configuration appropriée, indiquez le matériau de la cible, la distance, la température ambiante, les dimensions d’installation, les conditions d’excitation et la longueur de câble.
