Produktübersicht

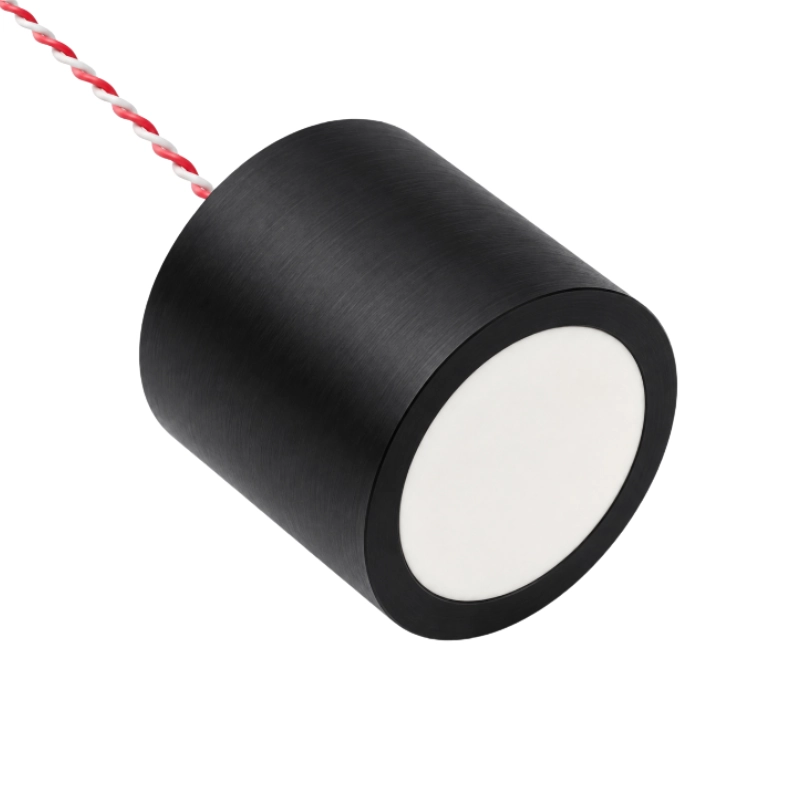

Der BBDM-75KR6M ist ein 75-kHz-Ultraschallwandler für Abstandsmessung in Luft von 0,25 bis 6 m. Sein kompaktes ABS-Gehäuse unterstützt industrielle Positionssensorik, Näherungserkennung, Verkehrsüberwachung, robotische Hindernisvermeidung und Messgeräte für mittlere Distanzen.
Hauptmerkmale
- Referenz-Erfassungsbereich von 0,25 bis 6 m
- 14° Strahlwinkel
- Kompakte zylindrische Bauform
- IP65-Schutz
- Betriebstemperatur bis 80°C
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Zentrale Resonanzfrequenz | 75 kHz ±2 kHz |
| Bandbreite | 6 kHz |
| Referenz-Erfassungsbereich | 0,25 bis 6 m |
| Blindzone | <0,25 m |
| Strahlwinkel (-6 dB Vollwinkel) | 14° ±2° |
| Empfindlichkeit | ≥-60 dB |
| Elektrostatische Kapazität | 1500 pF ±20% |
| Minimaler Parallelwiderstand | 250 Ω ±30% |
| Maximale Betriebsspannung | 1000 Vp-p bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 80°C |
| Lagertemperatur | -40 bis 85°C |
| Schutzart | IP65 |
| Abmessungen | Φ38 × 38 mm |
| Gehäusematerial | ABS |
| Kabellänge | 0,2 m Standard; kundenspezifisch anpassbar |
| Gewicht | Ca. 100 g |
Anwendungen
- Industrielle Positions- und Näherungssensorik
- Hindernisvermeidung in Robotik und automatisierten Anlagen
- Fahrzeug- und Verkehrserkennung
- Objekterkennung im mittleren Distanzbereich
- OEM-Geräte für Ultraschall-Abstandsmessung
Auswahlinformationen
Für die Auswahl geben Sie bitte Zielmaterial, Messdistanz, Umgebungstemperatur, Einbauabmessungen, Ansteuerbedingungen und Kabellänge an.
