Présentation du produit

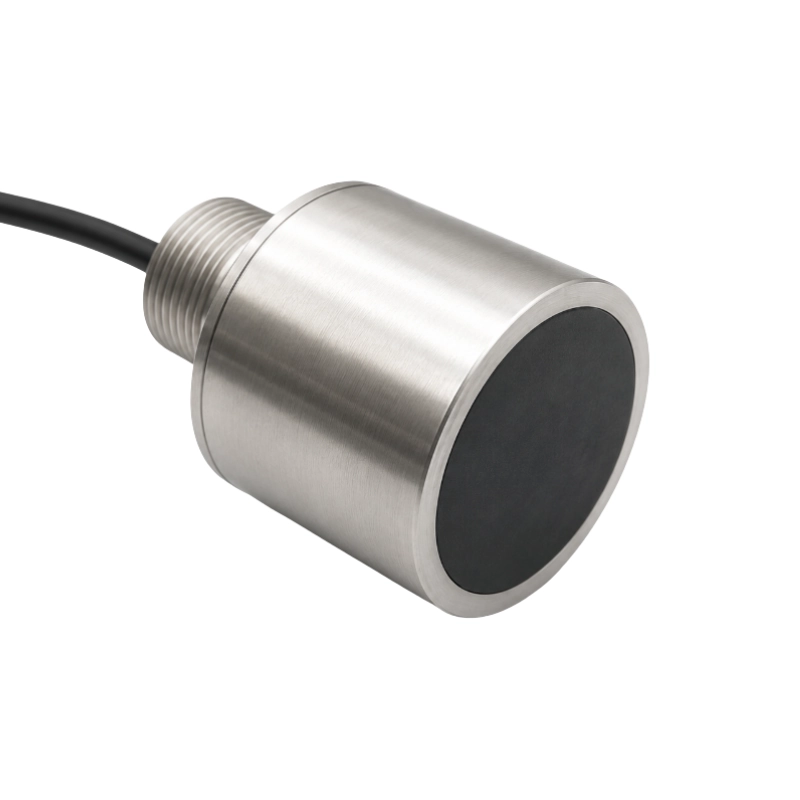

Le BBDM-400K-UW est un transducteur ultrasonore de 400 kHz destiné à la mesure de profondeur dans les rivières, les lacs et les environnements liquides industriels. Il peut également servir à la détection d’interface de boues. Il associe un faisceau étroit de 5°, un boîtier en acier inoxydable, un raccord fileté G1″ et un câblage de thermistance intégré pour les installations fixes.
Caractéristiques principales
- Fréquence centrale de 400 kHz
- Faisceau étroit de 5°
- Boîtier en acier inoxydable
- Protection IP68
- Câblage de thermistance intégré
- Montage fileté G1″
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 400 kHz ±4 % |
| Bande passante | ±5 % |
| Sensibilité globale | >1,5 V |
| Conditions d’essai de sensibilité | 20 V crête à crête, distance 30 mm |
| Angle du faisceau (-3 dB, angle total) | 5° |
| Capacité statique | 8,0 nF ±20 % |
| Impédance | 16 Ω ±30 % |
| Tension de service maximale | <600 V, impulsions, rapport cyclique 2 % |
| Température de service | 4 à 60 °C |
| Température de stockage | -30 à 80 °C |
| Indice de protection | IP68 |
| Matériau du boîtier | Acier inoxydable |
| Câble | Câble blindé à quatre conducteurs de 0,2 mm² |
| Montage | Filetage de tuyauterie G1″ |
| Masse | 1,2 kg |
Câblage
| Couleur du fil | Fonction |
|---|---|
| Rouge | Positif du transducteur |
| Noir | Négatif du transducteur |
| Bleu et blanc | Thermistance |
Applications
- Mesure de profondeur en rivière et en lac
- Mesure de distance du liquide dans les bassins et les cuves
- Détection d’interface de boues
- Mesure de liquides industriels
