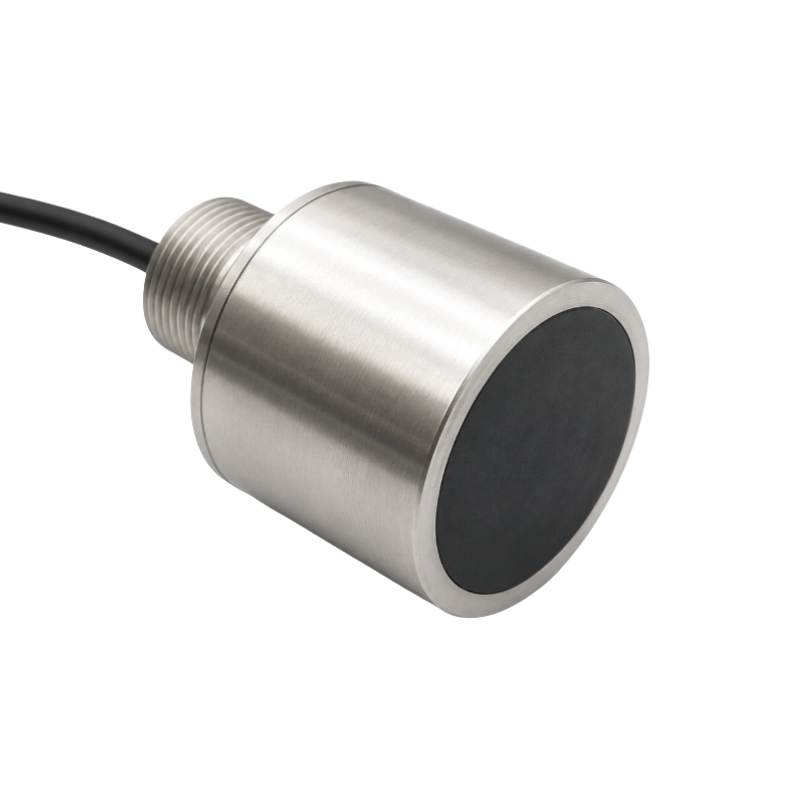

Transductor ultrasónico de profundidad subacuática BBDM-400K-UW de 400 kHz

Transductor de profundidad subacuática inoxidable BBDM-400K-UW de 400 kHz

Descripción del producto

El BBDM-400K-UW es un transductor ultrasónico de 400 kHz para medición de profundidad en ríos, lagos y entornos industriales con líquidos. También puede utilizarse para detección de interfaz de lodos. El producto combina un haz estrecho de 5°, carcasa de acero inoxidable, conexión roscada G1″ y cableado de termistor integrado para instalaciones fijas de medición en líquidos.

Características principales

  • Frecuencia central de trabajo de 400 kHz
  • Haz estrecho de 5°
  • Carcasa de acero inoxidable
  • Protección IP68
  • Cableado de termistor integrado
  • Montaje roscado G1″

Especificaciones técnicas

Parámetro Valor
Frecuencia central de trabajo 400 kHz ±4%
Ancho de banda ±5%
Sensibilidad total >1,5 V
Condición de prueba de sensibilidad 20 Vp-p a una distancia de 30 mm
Ángulo del haz (-3 dB, ángulo completo) 5°
Capacitancia estática 8,0 nF ±20%
Impedancia 16 Ω ±30%
Tensión máxima de trabajo <600 V, pulsada, ciclo de trabajo del 2%
Temperatura de trabajo 4 a 60°C
Temperatura de almacenamiento -30 a 80°C
Grado de protección IP68
Material de la carcasa Acero inoxidable
Cable Cable apantallado de cuatro conductores de 0,2 mm²
Montaje Rosca de tubería G1″
Peso 1,2 kg

Cableado

Color del cable Función
Rojo Positivo del transductor
Negro Negativo del transductor
Azul y blanco Termistor

Aplicaciones

  • Medición de profundidad en ríos y lagos
  • Medición de distancia en líquidos dentro de piscinas y recipientes
  • Detección de interfaz de lodos
  • Medición industrial de líquidos
