产品概述

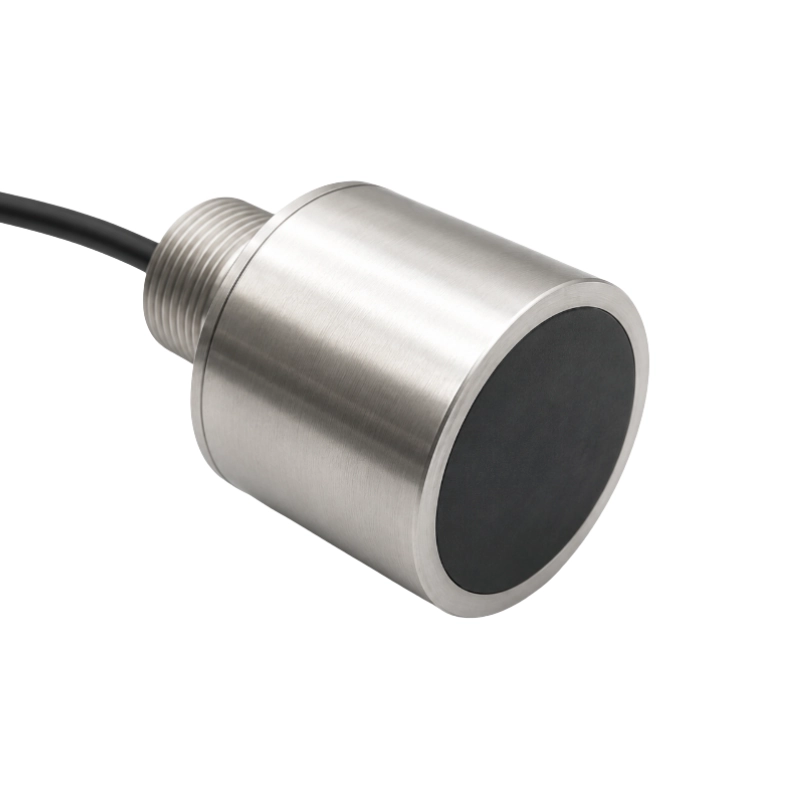

BBDM-400K-UW 是一款用于江河、湖泊及工业液体环境水深测量的 400 kHz 超声波换能器，也可用于污泥界面检测。产品采用 5° 窄声束、不锈钢外壳和 G1″ 螺纹接口，集成热敏电阻连接线，适合固定安装的液体介质测量系统。
产品特点
- 400 kHz 中心工作频率
- 5° 窄声束
- 不锈钢外壳
- IP68 防护等级
- 集成热敏电阻接线
- G1″ 螺纹安装
技术参数
| 参数 | 数值 |
|---|---|
| 中心工作频率 | 400 kHz ±4% |
| 带宽 | ±5% |
| 综合灵敏度 | >1.5 V |
| 灵敏度测试条件 | 20 Vp-p，测试距离30 mm |
| 声束角（-3 dB全角） | 5° |
| 静电电容 | 8.0 nF ±20% |
| 阻抗 | 16 Ω ±30% |
| 最大工作电压 | <600 V，脉冲，占空比2% |
| 工作温度 | 4～60°C |
| 储存温度 | -30～80°C |
| 防护等级 | IP68 |
| 外壳材料 | 不锈钢 |
| 电缆 | 0.2 mm²四芯屏蔽电缆 |
| 安装方式 | G1″管螺纹 |
| 重量 | 1.2 kg |
接线说明
| 线色 | 功能 |
|---|---|
| 红色 | 换能器正极 |
| 黑色 | 换能器负极 |
| 蓝色、白色 | 热敏电阻 |
应用领域
- 江河及湖泊水深测量
- 水池和容器液位距离测量
- 污泥界面检测
- 工业液体介质测量
