BBDM-400K-UW 400-kHz-Ultraschallwandler zur Unterwasser-Tiefenmessung

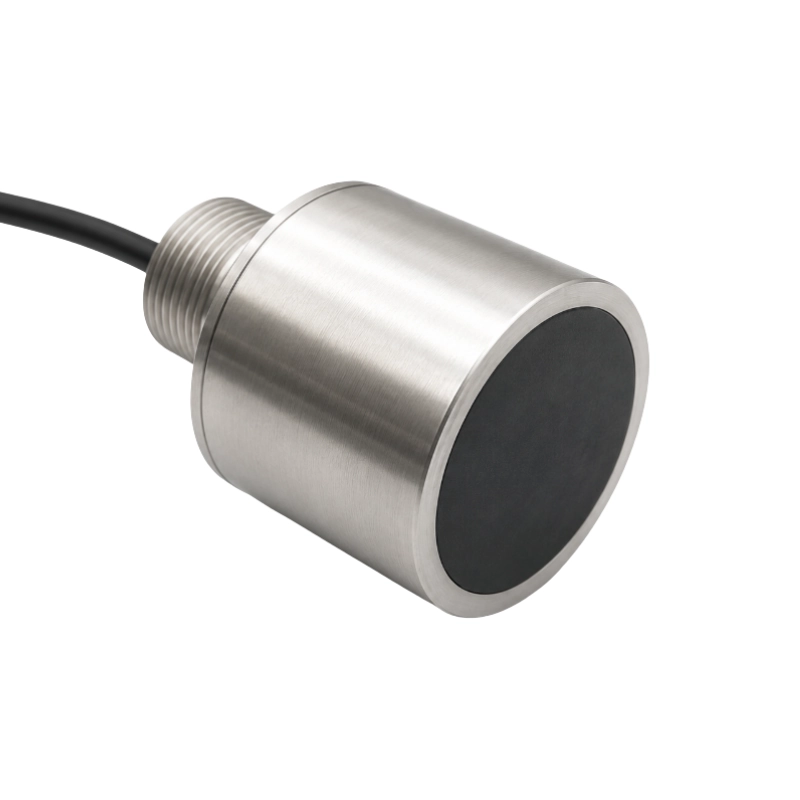

BBDM-400K-UW 400-kHz-Unterwasser-Tiefenwandler aus Edelstahl

Produktübersicht

Der BBDM-400K-UW ist ein 400-kHz-Ultraschallwandler für Tiefenmessung in Flüssen, Seen und industriellen Flüssigkeitsumgebungen. Er kann auch zur Erkennung von Schlammgrenzflächen eingesetzt werden. Das Produkt kombiniert einen schmalen 5°-Strahl, ein Edelstahlgehäuse, einen G1″-Gewindeanschluss und integrierte Thermistor-Verdrahtung für feste Flüssigkeitsmessinstallationen.

Hauptmerkmale

  • 400 kHz zentrale Arbeitsfrequenz
  • Schmaler 5°-Strahl
  • Edelstahlgehäuse
  • IP68-Schutz
  • Integrierte Thermistor-Verdrahtung
  • G1″-Gewindemontage

Technische Daten

Parameter Wert
Zentrale Arbeitsfrequenz 400 kHz ±4%
Bandbreite ±5%
Gesamtempfindlichkeit >1,5 V
Prüfbedingung für Empfindlichkeit 20 Vp-p bei 30 mm Abstand
Strahlwinkel (-3 dB Vollwinkel)
Statische Kapazität 8,0 nF ±20%
Impedanz 16 Ω ±30%
Maximale Betriebsspannung <600 V, gepulst, 2% Tastgrad
Betriebstemperatur 4 bis 60°C
Lagertemperatur -30 bis 80°C
Schutzart IP68
Gehäusematerial Edelstahl
Kabel Vieradriges geschirmtes Kabel, 0,2 mm²
Montage G1″-Rohrgewinde
Gewicht 1,2 kg

Verdrahtung

Aderfarbe Funktion
Rot Wandler positiv
Schwarz Wandler negativ
Blau und weiß Thermistor

Anwendungen

  • Tiefenmessung in Flüssen und Seen
  • Flüssigkeits-Abstandsmessung in Becken und Behältern
  • Erkennung von Schlammgrenzflächen
  • Industrielle Flüssigkeitsmessung
