面向空气、液体与水下测量的超声波换能器

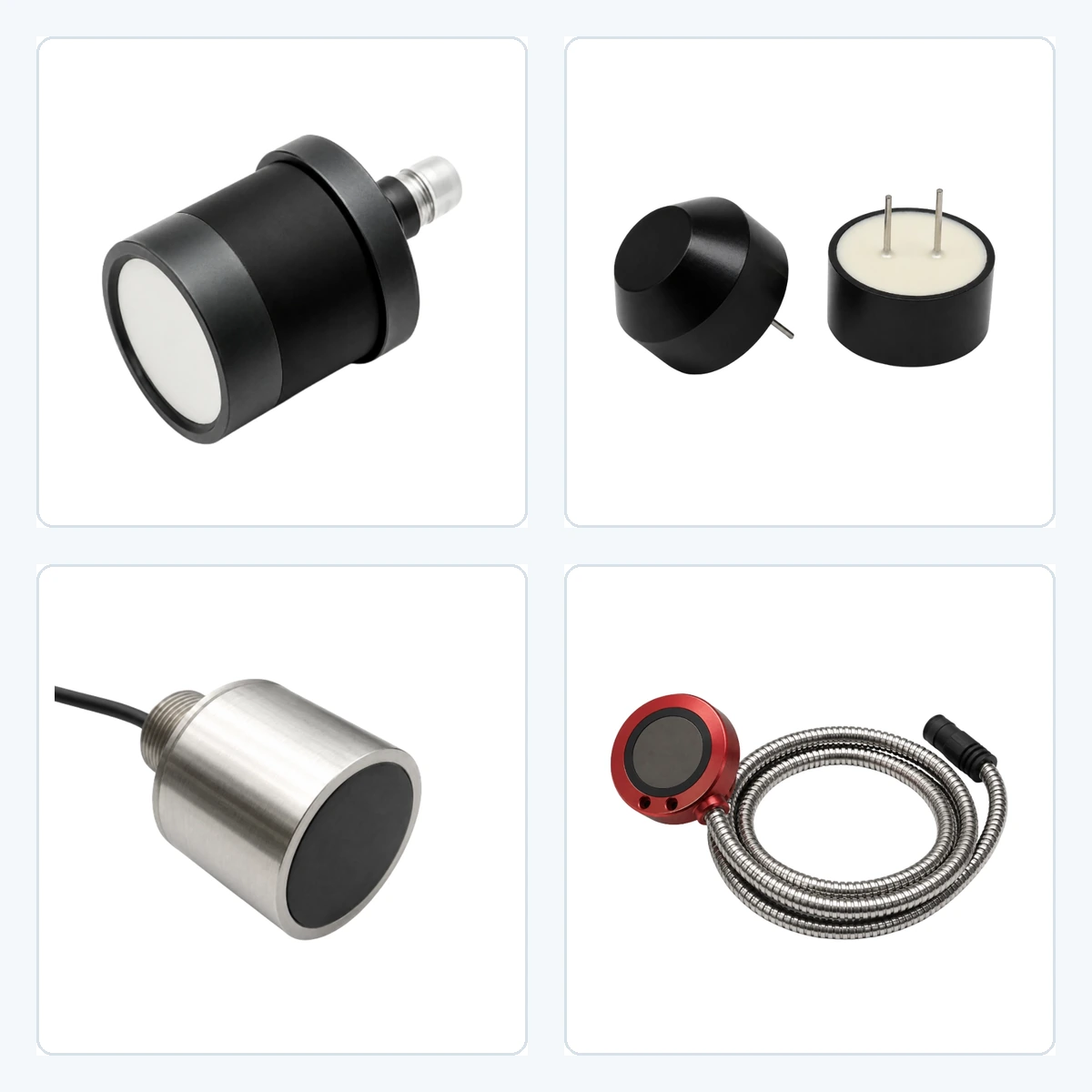

BBDM 系列包含 25 个超声波换能器型号，面向工业自动化、机器人、车辆检测、液位与料位监测、水下测量等设备开发，覆盖空气测距、接近与障碍物检测、水下测深与目标探测，以及外贴式液位测量。
BBDM 换能器是用于测量系统集成的核心感知部件，需要配合适当的驱动、接收和信号处理电路。提供测量介质、所需量程、被测目标、安装条件和预计数量后，我们可以帮助筛选适合进行样品评估的型号。
正在为项目选择超声波换能器？把测量需求发给我们。
可覆盖的应用场景
- 工业自动化：位置检测、距离测量、接近开关、物体检测、自动计数和双张检测。
- 机器人与移动设备：避障、接近检测、目标分离及狭窄空间测距。
- 车辆与交通设备：车辆检测、交通监测、停车辅助和户外距离检测。
- 液位与料位监测：储罐、容器和工业设备的非接触液位或料位测量，以及液位控制和报警。
- 容器外部测量：从容器外部隔着罐壁检测液体液位，无需让换能器直接接触被测液体。
- 户外与低温环境：室外工业设备、低温仓储及需要温度补偿的测距系统。
- 水深与水下测距：江河、湖泊、水池、水箱及其他水域的深度、距离和水下目标检测。
- 水下探测：水下定位、障碍物检测、鱼群探测，以及需要不同声束覆盖的单频或双频测深系统。
- 工业液体测量：工业液体环境中的距离测量、液体界面和污泥界面检测。
BBDM 型号参数对比
可根据测量介质、量程、盲区、波束角、结构和安装要求对比型号。确定候选型号后，我们可以配合样品测试和技术评估。
空气测距、液位与接近检测
| 型号 | 中心频率 | 参考检测范围 | 盲区 | 波束角 | 防护等级 | 产品详情 |
|---|---|---|---|---|---|---|
| BBDM-14KR45M | 14 kHz ±2 kHz | 1～45 m | <1 m | 15° ±2° | IP65 | 查看 |
| BBDM-22KR30M | 22 kHz ±2 kHz | 0.8～30 m | <0.8 m | 15° ±2° | IP65 | 查看 |
| BBDM-30KR20M | 30 kHz ±2 kHz | 0.6～20 m | <0.6 m | 14° ±2° | IP65 | 查看 |
| BBDM-40KR12M | 40 kHz ±2 kHz | 0.35～12 m | <0.35 m 或 <0.4 m，取决于版本 | 12°～15° | IP65 或 IP66 | 查看 |
| BBDM-50KR8M | 50 kHz ±2 kHz | 0.3～8 m | <0.3 m | 12° ±2° 或 14° ±2° | IP65 | 查看 |
| BBDM-50KR8MLT | 50 kHz | 0.3～8 m | <0.3 m | 12° ±2° | IP67 | 查看 |
| BBDM-75KR6M | 75 kHz ±2 kHz | 0.25～6 m | <0.25 m | 14° ±2° | IP65 | 查看 |
| BBDM-80KR6M | 80 kHz | 0.25～6 m | <0.25 m | 7° ±2° 或 12° ±2° | IP65 | 查看 |
| BBDM-112KR4M | 112 kHz ±4% | 0.2～4 m | <0.2 m | 14° ±2° | IP65 | 查看 |
| BBDM-125KR3M | 125 kHz | 0.2～3 m | <0.2 m | 14° ±2° | IP65 | 查看 |
| BBDM-180KR2M | 180 kHz ±4% | 0.1～2 m | <0.1 m | 7° ±1° | IP65 | 查看 |
| BBDM-200KR2M | 200 kHz | 0.1～2 m | <0.1 m | 7° ±2° 或 14° ±2° | IP65 | 查看 |
| BBDM-300KR0P5M | 300 kHz | 0.1～0.5 m | <0.1 m | 7° 或 9° | IP65 | 查看 |
| BBDM-400KR0P3M | 400 kHz | 0.06～0.3 m | <0.06 m | 7° ±2° | IP65 | 查看 |
小型防水与开放式空气检测
| 型号 | 中心频率 | 波束 | 结构与主要选项 | 产品详情 |
|---|---|---|---|---|
| BBDM-40K | 40 kHz ±1 kHz | 30°～80°，取决于配置 | Φ14、Φ16、Φ18、Φ25 mm 防水封装；按配置提供发射、接收或收发兼容版本 | 查看 |
| BBDM-40K-OPEN | 40 kHz ±1 kHz | Φ10/12 mm：80° ±15°；Φ14 mm：横向 90° ±15°、纵向 70° ±15° | Φ10、Φ12、Φ14 mm 开放式封装；独立发射或接收版本 | 查看 |
| BBDM-58KR3M | 58 kHz ±1 kHz | 横向 70°；纵向 30° ±15° | 0.2～3 m 参考反射测量范围；防水结构；收发兼容；参考分辨率 10 mm | 查看 |
水下测深、测距与目标检测
| 型号 | 中心频率 | 波束角 | 主要参数 | 产品详情 |
|---|---|---|---|---|
| BBDM-40K-UW | 40 kHz ±2 kHz | 50° | 50～200 W；G1″ 螺纹；Φ65 × 86 mm | 查看 |
| BBDM-200K-UW | 200 kHz ±4 kHz | 14° ±1° | 20 W；ABS 外壳；6 m 固定电缆 | 查看 |
| BBDM-400K-UW | 400 kHz ±4% | 5° | IP68 不锈钢外壳；G1″ 螺纹；热敏电阻接线 | 查看 |
| BBDM-500K-UW | 500 kHz ±3% | 6° | IP68；最大工作压力 1.6 MPa；M16×1 螺纹；Φ35 mm | 查看 |
| BBDM-1M-UW | 1 MHz ±5% | 6° | 约 50 mm 盲区；IP68；最大工作压力 1.6 MPa；工作温度 0～95°C | 查看 |
| BBDM-40K200KR200M-UW | 40 kHz ±1 kHz / 200 kHz ±3 kHz | 15° / 5° | 标称测深 >200 m；G1″ 螺纹；Φ65 × 86 mm；温度传感器接线 | 查看 |
外贴式与专用液位测量
| 型号 | 中心频率 | 测量范围 | 盲区 | 波束角 | 结构与防护 | 产品详情 |
|---|---|---|---|---|---|---|
| BBDM-2MR2M | 2 MHz | 0.015～2 m | <15 mm | 3° | 外贴式；IP67 铝合金外壳；Φ36 × 14.6 mm；温度信号引线 | 查看 |
| BBDM-500KR5M | 500 kHz | 0.02～5 m | <20 mm | 8° | IP67 铝合金外壳；Φ50 × 20 mm；温度信号引线 | 查看 |
实际检测范围和测量性能会受到介质、目标尺寸与表面、安装方式、驱动与接收电路、温度及附近反射物的影响。建议在设计定型前按照实际工况进行样品评估。
选型时建议提供的信息
为了更快完成技术评估，请提供以下已经确定的项目条件；尚未确定的项目可以标注为待确认。
- 具体应用和测量介质：空气、液体、水下使用，或隔着容器壁测量
- 最小和最大测量距离，以及对盲区的要求
- 目标的尺寸、形状和表面情况，以及附近的墙壁、管道或其他反射物
- 所需波束覆盖范围和可用安装空间
- 工作温度、压力和防护等级要求
- 现有的驱动、接收和信号处理电路，或需要我们配合的接口需求
- 外壳尺寸、螺纹或法兰、电缆和连接器要求
- 样品数量和预计批量需求
为你的应用筛选 BBDM 型号
把实际工况和已经确定的项目参数发给我们，我们会对比相应的 BBDM 型号，并推荐适合进行样品评估的选择。与我们沟通你的应用。
