产品概述

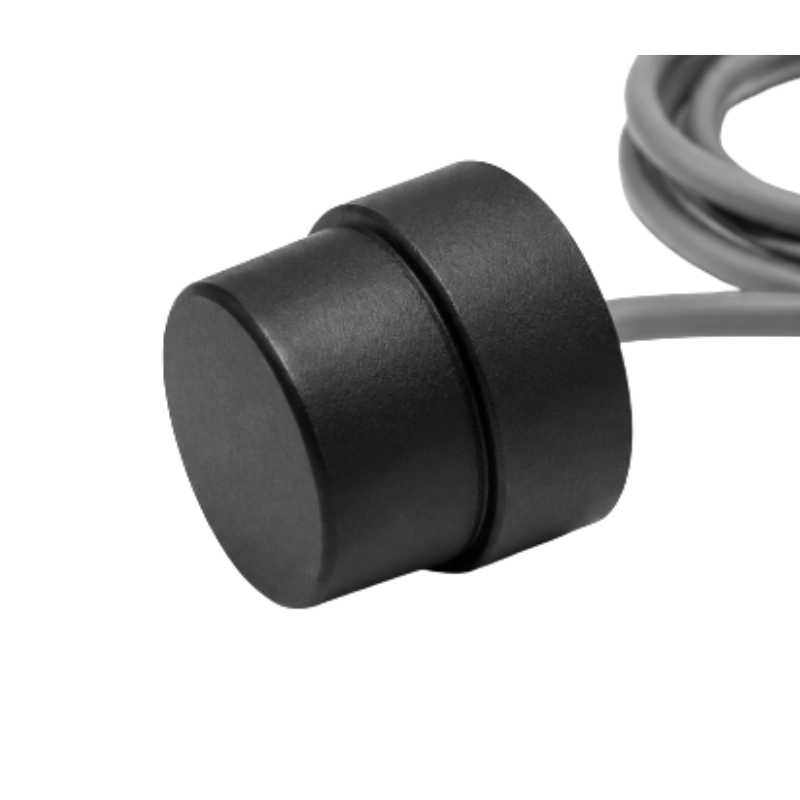

BBDM-1M-UW 是一款用于水下测深、短距离测量和目标检测的 1 MHz 超声波换能器。产品具有 6° 窄声束和约50 mm盲区，适合需要较高距离分辨能力的液体测量、接近检测和水下定位系统。
产品特点
- 1 MHz 中心工作频率
- 6° 窄声束
- 约50 mm盲区
- IP68 防护等级
- 最大工作压力1.6 MPa
技术参数
| 参数 | 数值 |
|---|---|
| 中心工作频率 | 1 MHz ±5% |
| 声束角 | 6° |
| 带宽 | 10% |
| 综合灵敏度 | >250 mV |
| 灵敏度测试条件 | 10 Vp-p，10个周期，测试距离70 mm |
| 最小并联电阻 | 120 Ω ±30% |
| 静电电容 | 1200 pF ±20% |
| 最大工作电压 | <200 V，脉冲，占空比2% |
| 工作温度 | 0～95°C |
| 最大工作压力 | 1.6 MPa |
| 外壳材料 | ABS |
| 盲区 | 约50 mm |
| 防护等级 | IP68 |
应用领域
- 水下短距离测深
- 液体介质中的精密距离测量
- 接近检测和水下定位
- 水下障碍物及目标检测
