Produktübersicht

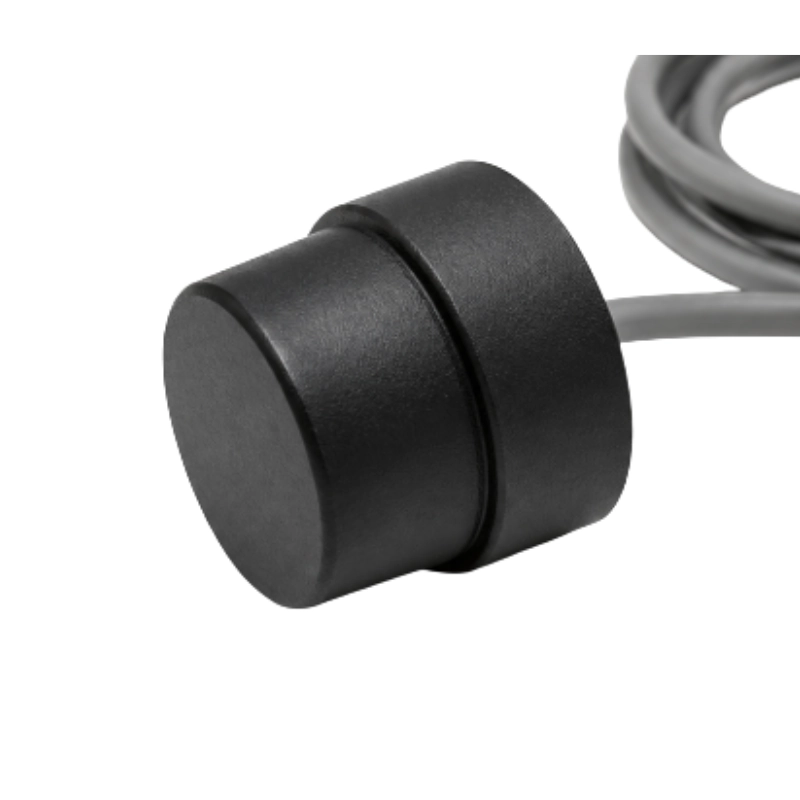

Der BBDM-1M-UW ist ein 1-MHz-Ultraschallwandler für die Unterwasser-Tiefenmessung, kurze Abstandsmessung und Zielerkennung. Sein schmaler 6°-Strahl und eine Blindzone von etwa 50 mm eignen sich für Flüssigkeitsmessung, Näherungserkennung und Unterwasserpositionierung mit erhöhter Abstandauflösung.
Wichtige Eigenschaften
- Zentrale Betriebsfrequenz von 1 MHz
- Schmaler 6°-Strahl
- Blindzone von etwa 50 mm
- Schutzart IP68
- Maximaler Betriebsdruck von 1,6 MPa
Technische Daten
| Parameter | Wert |
|---|---|
| Zentrale Betriebsfrequenz | 1 MHz ±5% |
| Strahlwinkel | 6° |
| Bandbreite | 10% |
| Gesamtempfindlichkeit | >250 mV |
| Empfindlichkeitsprüfung | 10 Vp-p, 10 Zyklen, Prüfabstand 70 mm |
| Minimaler Parallelwiderstand | 120 Ω ±30% |
| Statische Kapazität | 1200 pF ±20% |
| Maximale Betriebsspannung | <200 V, Impulsbetrieb mit 2 % Tastgrad |
| Betriebstemperatur | 0 bis 95 °C |
| Maximaler Betriebsdruck | 1,6 MPa |
| Gehäusematerial | ABS |
| Blindzone | Etwa 50 mm |
| Schutzart | IP68 |
Anwendungen
- Unterwasser-Tiefenmessung im kurzen Messbereich
- Präzise Abstandsmessung in Flüssigkeiten
- Näherungserkennung und Unterwasserpositionierung
- Erkennung von Hindernissen und Zielen unter Wasser
