Présentation du produit

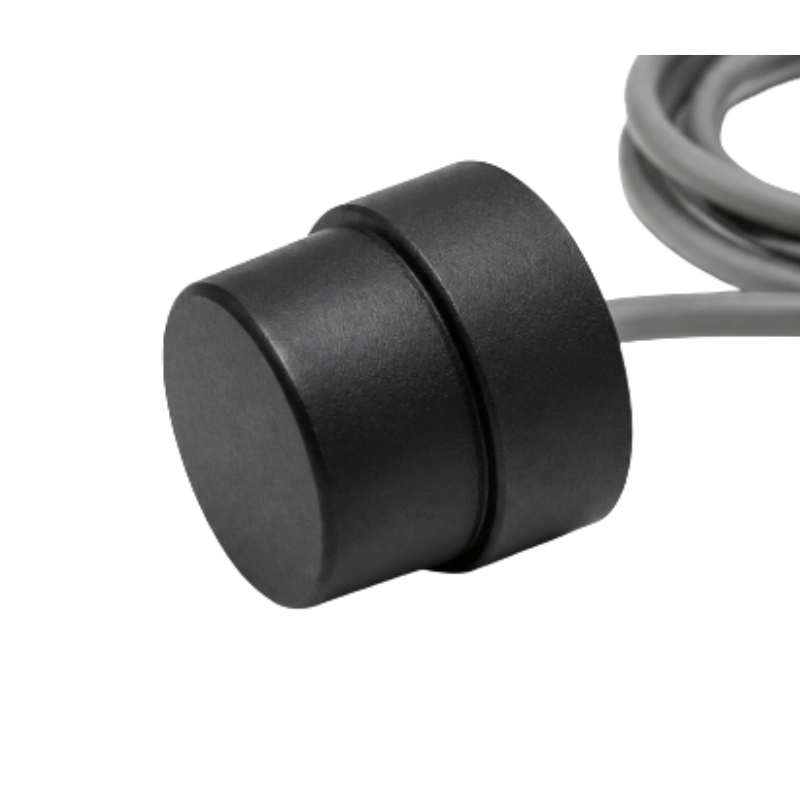

Le BBDM-1M-UW est un transducteur ultrasonore de 1 MHz destiné à la mesure de profondeur à courte portée, à la télémétrie et à la détection de cibles sous l’eau. Son faisceau étroit de 6° et sa zone morte d’environ 50 mm conviennent aux systèmes de mesure en liquide, de proximité et de positionnement sous-marin nécessitant une résolution de distance accrue.
Caractéristiques principales
- Fréquence centrale de 1 MHz
- Faisceau étroit de 6°
- Zone morte d’environ 50 mm
- Protection IP68
- Pression de service maximale de 1,6 MPa
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 1 MHz ±5 % |
| Angle du faisceau | 6° |
| Bande passante | 10 % |
| Sensibilité globale | >250 mV |
| Conditions d’essai de sensibilité | 10 V crête à crête, 10 cycles, distance d’essai 70 mm |
| Résistance parallèle minimale | 120 Ω ±30 % |
| Capacité statique | 1 200 pF ±20 % |
| Tension de service maximale | <200 V, impulsions, rapport cyclique 2 % |
| Température de service | 0 à 95 °C |
| Pression de service maximale | 1,6 MPa |
| Matériau du boîtier | ABS |
| Zone morte | Environ 50 mm |
| Indice de protection | IP68 |
Applications
- Mesure de profondeur sous-marine à courte portée
- Mesure précise de distance dans les liquides
- Détection de proximité et positionnement sous-marin
- Détection d’obstacles et de cibles sous l’eau
