Descripción general del producto

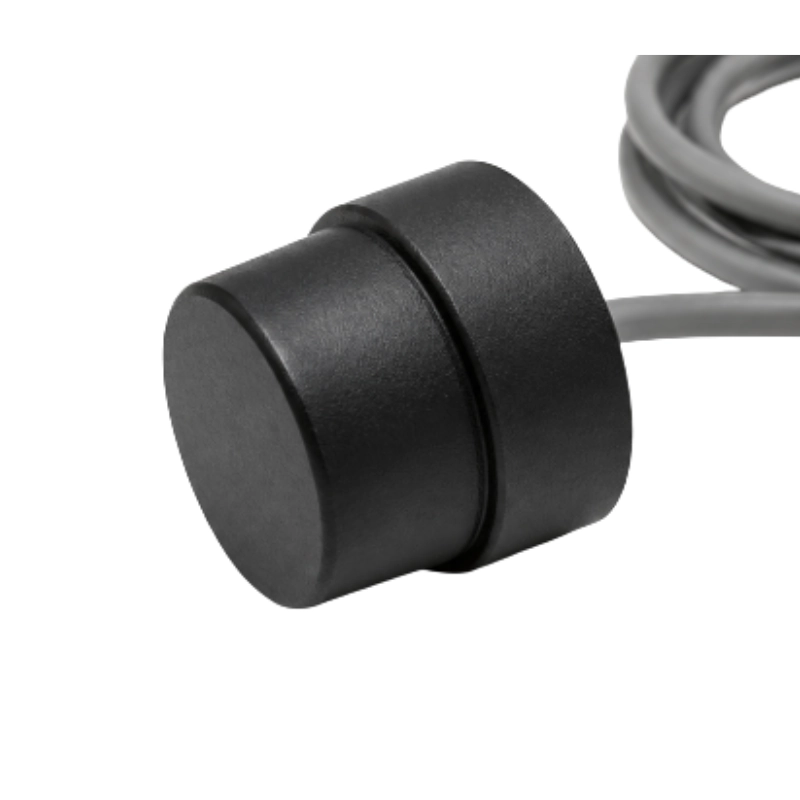

El BBDM-1M-UW es un transductor ultrasónico de 1 MHz para medir profundidad bajo el agua, realizar mediciones de distancia de corto alcance y detectar objetivos. Su haz estrecho de 6° y su zona muerta de aproximadamente 50 mm permiten sistemas de medición en líquidos, detección de proximidad y posicionamiento subacuático que requieren mayor resolución de distancia.
Características principales
- Frecuencia central de funcionamiento de 1 MHz
- Haz estrecho de 6°
- Zona muerta de aproximadamente 50 mm
- Protección IP68
- Presión máxima de trabajo de 1,6 MPa
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencia central de funcionamiento | 1 MHz ±5% |
| Ángulo de haz | 6° |
| Ancho de banda | 10% |
| Sensibilidad global | >250 mV |
| Condiciones de prueba de sensibilidad | 10 Vp-p, 10 ciclos, distancia de prueba de 70 mm |
| Resistencia paralela mínima | 120 Ω ±30% |
| Capacitancia estática | 1200 pF ±20% |
| Tensión máxima de funcionamiento | <200 V, funcionamiento por impulsos con ciclo de trabajo del 2% |
| Temperatura de funcionamiento | 0 a 95 °C |
| Presión máxima de trabajo | 1,6 MPa |
| Material de la carcasa | ABS |
| Zona muerta | Aproximadamente 50 mm |
| Grado de protección | IP68 |
Aplicaciones
- Medición de profundidad subacuática de corto alcance
- Medición precisa de distancia en líquidos
- Detección de proximidad y posicionamiento subacuático
- Detección de obstáculos y objetivos bajo el agua
