产品概述

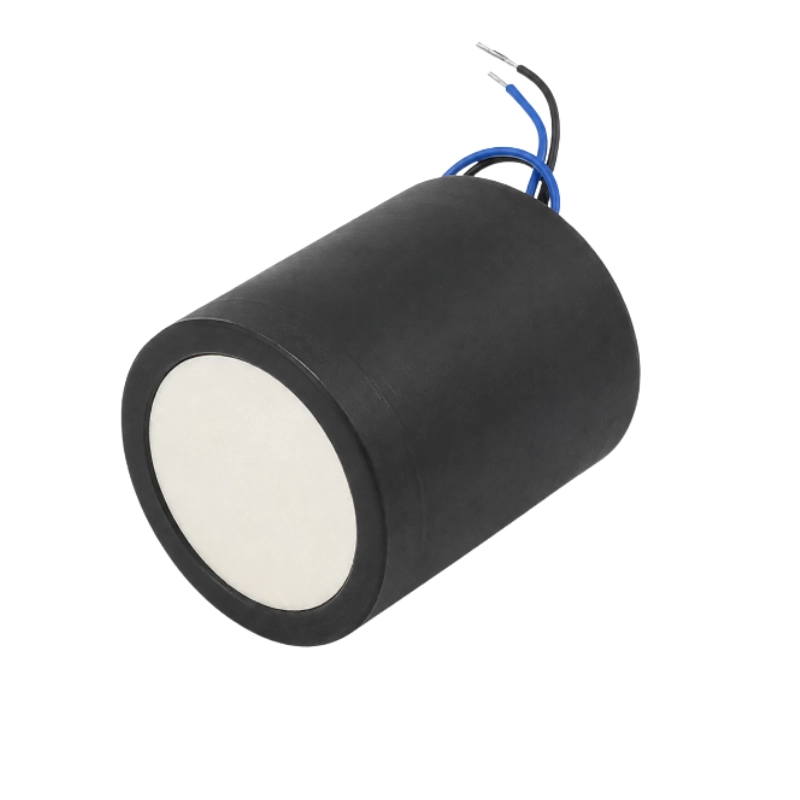

BBDM-40KR12M是一款用于0.35～12 m空气测距的40 kHz超声波换能器，提供长量程、标准波束和窄波束配置。产品适用于位置检测、接近检测、车辆监测、机器人避障和工业距离测量。
产品特点
- 最远参考检测距离12 m
- 12°、14°和15°声束配置
- IP65或IP66防护配置
- 多种圆柱外壳和安装尺寸
- 可选内置温敏电阻
通用电气参数
| 参数 | 规格 |
|---|---|
| 中心谐振频率 | 40 kHz ±2 kHz |
| 带宽 | 3 kHz |
| 灵敏度 | ≥-76 dB |
| 静态电容 | 3000 pF ±20% |
| 最小并联阻抗 | 180 Ω ±30% |
| 最大工作电压 | 1800 Vp-p，脉冲占空比2% |
| 工作温度 | -20～70℃ |
| 储存温度 | -40～85℃ |
可选配置
| 配置 | 参考检测范围 | 盲区 | 声束角 | 防护等级 | 外形尺寸 | 其他 |
|---|---|---|---|---|---|---|
| 长量程 | 0.4～12 m | ＜0.4 m | 15° ±2° | IP66 | Φ62 × 63 mm | 紧凑长量程外壳 |
| 标准型 | 0.35～10 m | ＜0.35 m | 14° ±2° | IP65 | Φ68 × 95 mm | 可带温敏电阻 |
| 窄波束 | 0.35～10 m | ＜0.35 m | 12° ±2° | IP65 | Φ62 × 72 mm | 较窄检测区域 |
应用领域
- 工业位置与接近检测
- 车辆和交通监测
- 机器人及移动设备避障
- 仓储、料位和空间距离测量
- 需要不同声束覆盖范围的OEM设备
选型信息
选型时请提供量程、目标尺寸、所需声束角、防护等级、温度检测需求和电缆长度。
