Présentation du produit

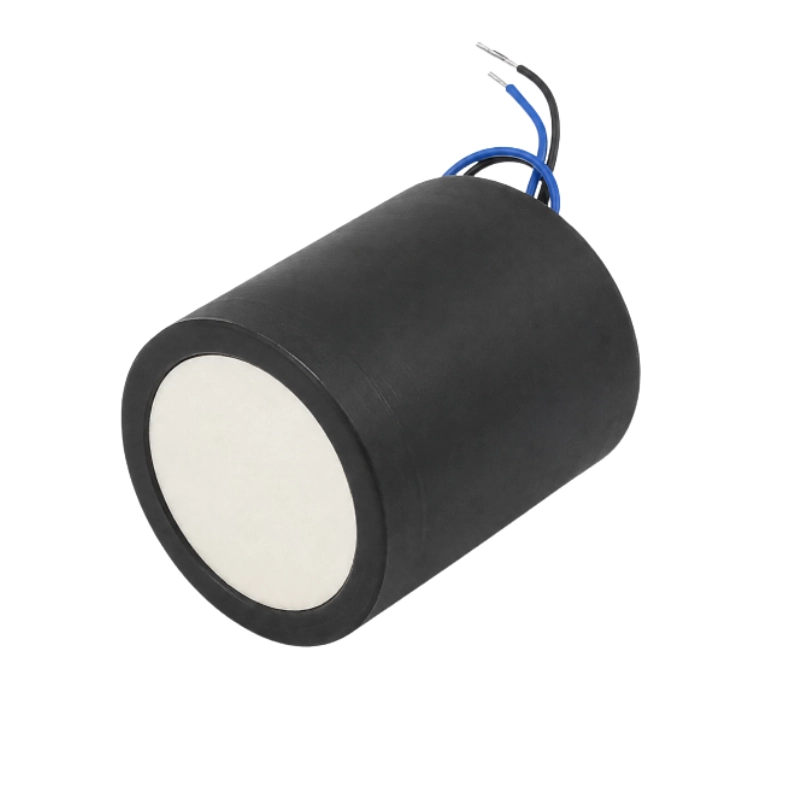

Le BBDM-40KR12M est un transducteur ultrasonore de distance à 40 kHz ±2 kHz destiné à la mesure sans contact dans l’air. Sa plage de détection de référence est de 0,35 à 12 m selon version, avec une zone morte de <0,35 ou <0,4 m. Il convient à l’intégration dans des équipements industriels et des systèmes OEM de télémétrie.
Caractéristiques principales
- Plage de détection de référence : 0,35 à 12 m selon version
- Fréquence centrale : 40 kHz ±2 kHz
- Zone morte : <0,35 ou <0,4 m
- Angle du faisceau : 12° à 15°
- Indice de protection : IP65 ou IP66
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Fréquence centrale | 40 kHz ±2 kHz |
| Plage de détection de référence | 0,35 à 12 m selon version |
| Zone morte | <0,35 ou <0,4 m |
| Angle du faisceau | 12° à 15° |
| Indice de protection | IP65 ou IP66 |
| Caractéristiques électriques communes | Bande 3 kHz ; sensibilité ≥ -76 dB ; 3 000 pF ±20 % ; 180 Ω ±30 % ; 1 800 V crête à crête, rapport cyclique de 2 % |
| Version longue portée | 0,4 à 12 m ; zone morte <0,4 m ; 15° ±2° ; IP66 ; Φ62 × 63 mm |
| Version standard | 0,35 à 10 m ; zone morte <0,35 m ; 14° ±2° ; IP65 ; Φ68 × 95 mm ; thermistance disponible |
| Version faisceau étroit | 0,35 à 10 m ; zone morte <0,35 m ; 12° ±2° ; IP65 ; Φ62 × 72 mm |
| Température de service / stockage | -20 à 70 °C / -40 à 85 °C |
Applications
- Détection industrielle de position et de proximité
- Détection de véhicules et surveillance du trafic
- Évitement d’obstacles pour robots et équipements automatisés
- Mesure de distance dans les entrepôts, les niveaux et les espaces ouverts
- Équipements OEM nécessitant un choix de couverture acoustique
Informations de sélection
Pour sélectionner la configuration appropriée, indiquez la portée, la taille de la cible, l’angle de faisceau, l’indice de protection, le besoin de mesure de température et la longueur de câble.
