Produktübersicht

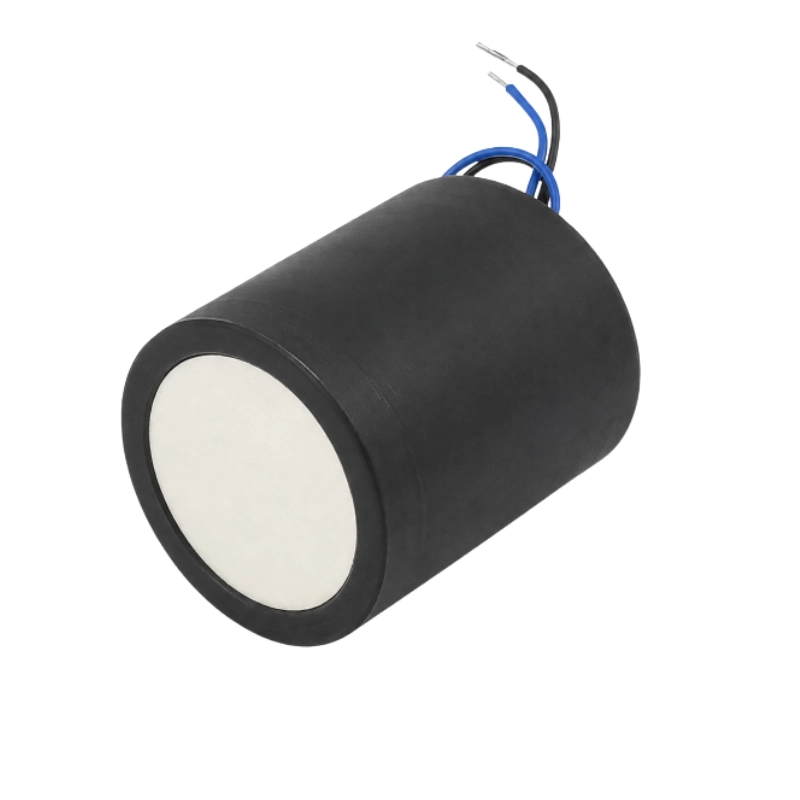

Der BBDM-40KR12M ist ein 40-kHz-Ultraschallwandler für Abstandsmessung in Luft von 0,35 bis 12 m. Langstrecken-, Standardstrahl- und Schmalstrahl-Konfigurationen sind für Positionssensorik, Näherungserkennung, Fahrzeugüberwachung, robotische Hindernisvermeidung und industrielle Abstandsmessung verfügbar.
Hauptmerkmale
- Referenz-Erfassungsdistanz bis 12 m
- 12°-, 14°- und 15°-Strahloptionen
- Konfigurationen mit IP65- oder IP66-Schutz
- Mehrere zylindrische Gehäusegrößen
- Optional integrierter Thermistor
Allgemeine elektrische Daten
| Parameter | Spezifikation |
|---|---|
| Zentrale Resonanzfrequenz | 40 kHz ±2 kHz |
| Bandbreite | 3 kHz |
| Empfindlichkeit | ≥-76 dB |
| Elektrostatische Kapazität | 3000 pF ±20% |
| Minimaler Parallelwiderstand | 180 Ω ±30% |
| Maximale Betriebsspannung | 1800 Vp-p bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 70°C |
| Lagertemperatur | -40 bis 85°C |
Verfügbare Konfigurationen
| Konfiguration | Referenzbereich | Blindzone | Strahlwinkel | Schutzart | Abmessungen | Zusatzmerkmal |
|---|---|---|---|---|---|---|
| Langstrecke | 0,4 bis 12 m | <0,4 m | 15° ±2° | IP66 | Φ62 × 63 mm | Kompaktes Langstreckengehäuse |
| Standard | 0,35 bis 10 m | <0,35 m | 14° ±2° | IP65 | Φ68 × 95 mm | Thermistor verfügbar |
| Schmalstrahl | 0,35 bis 10 m | <0,35 m | 12° ±2° | IP65 | Φ62 × 72 mm | Reduzierter Erfassungsbereich |
Anwendungen
- Industrielle Positions- und Näherungserkennung
- Fahrzeug- und Verkehrsüberwachung
- Hindernisvermeidung in Robotik und mobilen Geräten
- Abstandsmessung in Lagerbereichen, Füllstandsanwendungen und offenen Bereichen
- OEM-Geräte mit auswählbarer Strahlabdeckung
Auswahlinformationen
Für die Auswahl geben Sie bitte Bereich, Zielgröße, erforderlichen Strahlwinkel, Schutzart, Bedarf an Temperaturerfassung und Kabellänge an.
