Descripción del producto

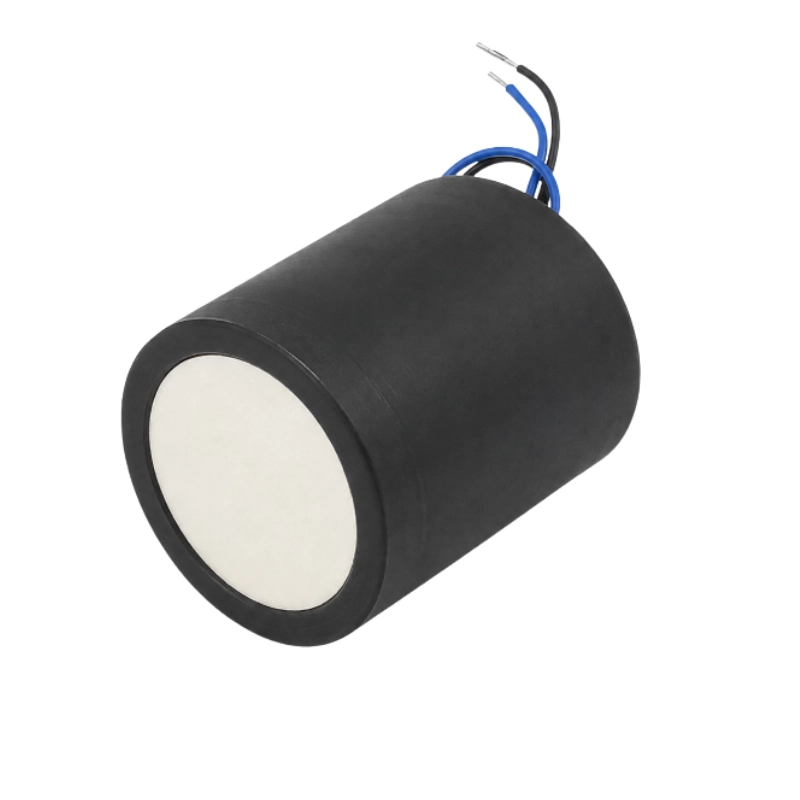

El BBDM-40KR12M es un transductor ultrasónico de 40 kHz para medición de distancia en aire de 0,35 a 12 m. Están disponibles configuraciones de largo alcance, haz estándar y haz estrecho para sensado de posición, detección de proximidad, monitorización de vehículos, evitación de obstáculos en robots y medición industrial de distancia.
Características principales
- Distancia de detección de referencia de hasta 12 m
- Opciones de haz de 12°, 14° y 15°
- Configuraciones con protección IP65 o IP66
- Múltiples tamaños de carcasa cilíndrica
- Termistor integrado opcional
Especificaciones eléctricas generales
| Parámetro | Especificación |
|---|---|
| Frecuencia central de resonancia | 40 kHz ±2 kHz |
| Ancho de banda | 3 kHz |
| Sensibilidad | ≥-76 dB |
| Capacitancia electrostática | 3000 pF ±20% |
| Impedancia paralela mínima | 180 Ω ±30% |
| Tensión máxima de trabajo | 1800 Vp-p con ciclo de trabajo de pulso del 2% |
| Temperatura de trabajo | -20 a 70°C |
| Temperatura de almacenamiento | -40 a 85°C |
Configuraciones disponibles
| Configuración | Rango de referencia | Zona ciega | Ángulo del haz | Protección | Dimensiones | Característica adicional |
|---|---|---|---|---|---|---|
| Largo alcance | 0,4 a 12 m | <0,4 m | 15° ±2° | IP66 | Φ62 × 63 mm | Carcasa compacta de largo alcance |
| Estándar | 0,35 a 10 m | <0,35 m | 14° ±2° | IP65 | Φ68 × 95 mm | Termistor disponible |
| Haz estrecho | 0,35 a 10 m | <0,35 m | 12° ±2° | IP65 | Φ62 × 72 mm | Área de detección reducida |
Aplicaciones
- Detección industrial de posición y proximidad
- Monitorización de vehículos y tráfico
- Evitación de obstáculos en robots y equipos móviles
- Medición de distancia en almacenes, nivel y espacios abiertos
- Equipos OEM que requieren cobertura de haz seleccionable
Información para la selección
Para seleccionar el modelo, indique el rango, el tamaño del objetivo, el ángulo de haz requerido, el grado de protección, la necesidad de medición de temperatura y la longitud del cable.
