产品概述

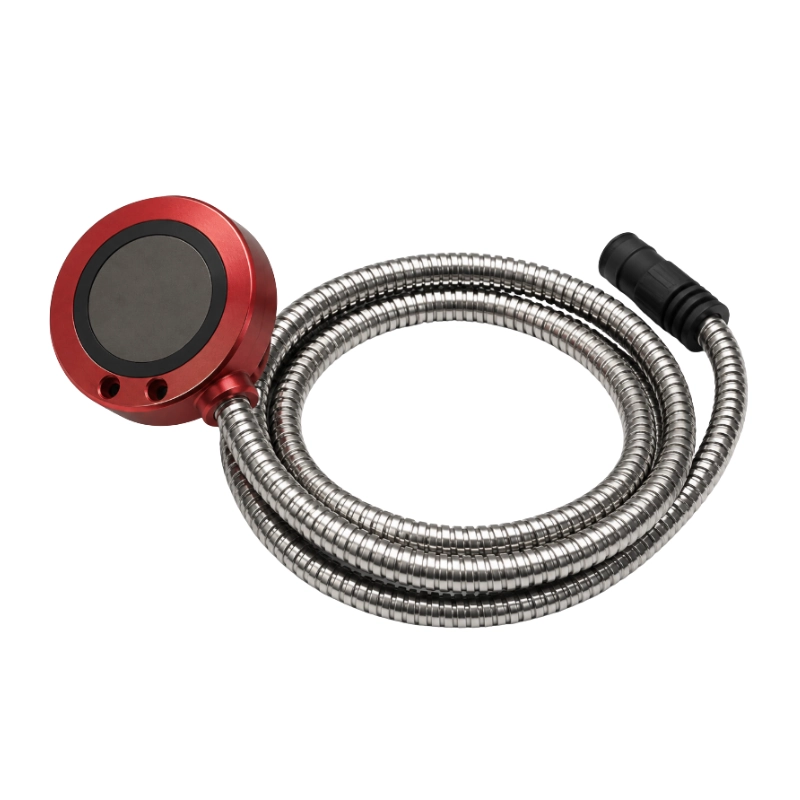

BBDM-2MR2M 是一款用于液体液位和距离测量的 2 MHz 外贴式超声波换能器，测量范围为 0.015～2 m。产品采用紧凑型铝合金外壳，具有 3°窄声束和小于15 mm的盲区，可安装在容器外部并集成到液位监测、控制和报警设备中。
产品特点
- 2 MHz 中心工作频率
- 0.015～2 m测量范围
- 小于15 mm盲区
- 3°窄声束
- 外贴式安装
- 集成温度信号引线
技术参数
| 参数 | 数值 |
|---|---|
| 中心工作频率 | 2 MHz |
| 测量范围 | 0.015～2 m |
| 盲区 | <15 mm |
| 声束宽度（-3 dB全角） | 3° |
| 静电电容 | 1800 pF ±20% |
| 最小并联阻抗 | 60 Ω ±30% |
| 最大工作电压 | <200 V，脉冲，占空比2% |
| 工作温度 | -20～70°C |
| 防护等级 | IP67 |
| 外壳材料 | 铝合金 |
| 外形尺寸 | Φ36 × 14.6 mm |
| 标准电缆长度 | 1 m |
| 重量 | 102 g |
接线说明
| 线色 | 功能 |
|---|---|
| 红色 | 换能器正极 |
| 黄色 | 换能器负极 |
| 蓝色、绿色 | 温度信号 |
应用领域
- 储罐和容器外贴式液位测量
- 工业液体距离测量
- 液位控制和报警系统
- 安装空间受限的液位测量设备
