产品概述

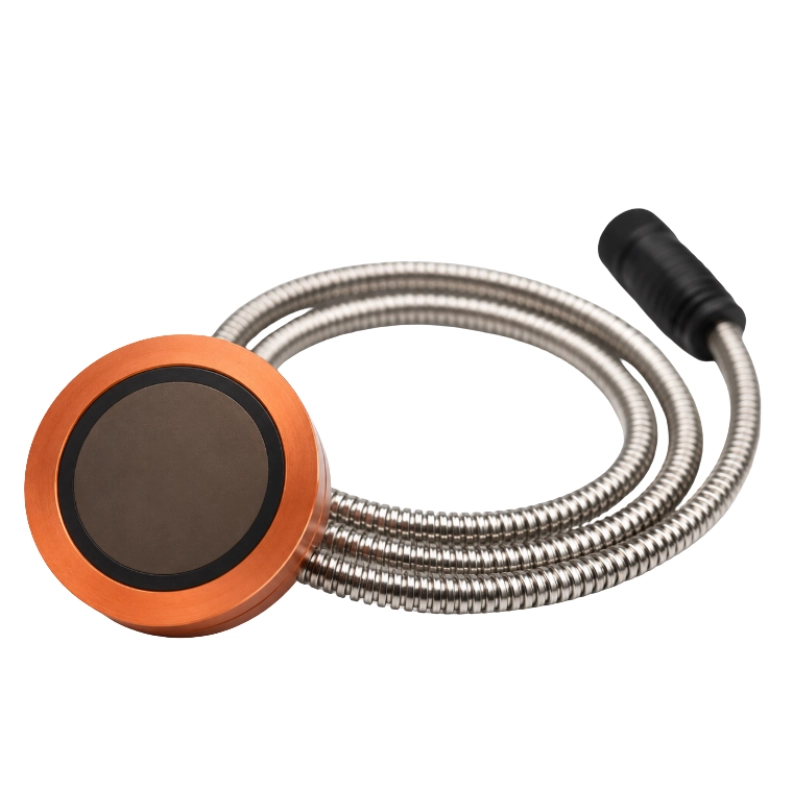

BBDM-500KR5M 是一款用于液体液位和距离测量的 500 kHz 超声波换能器，测量范围为 0.02～5 m。产品具有 8° 声束宽度和小于20 mm的盲区，可集成到储罐、容器和工业设备的液位测量系统中。铝合金外壳配备固定电缆及温度信号引线。
产品特点
- 500 kHz 中心工作频率
- 0.02～5 m测量范围
- 小于20 mm盲区
- 8°窄声束
- 铝合金外壳
- 集成温度信号引线
技术参数
| 参数 | 数值 |
|---|---|
| 中心工作频率 | 500 kHz |
| 测量范围 | 0.02～5 m |
| 盲区 | <20 mm |
| 声束宽度（-3 dB全角） | 8° |
| 静电电容 | 1100 pF ±20% |
| 最小并联阻抗 | 150 Ω ±30% |
| 最大工作电压 | <600 V，脉冲，占空比2% |
| 工作温度 | -20～70°C |
| 防护等级 | IP67 |
| 外壳材料 | 铝合金 |
| 外形尺寸 | Φ50 × 20 mm |
| 电缆长度 | 1 m |
| 重量 | 148 g |
接线说明
| 线色 | 功能 |
|---|---|
| 红色 | 换能器正极 |
| 黄色 | 换能器负极 |
| 蓝色、绿色 | 温度信号 |
应用领域
- 储罐和容器液位测量
- 工业液体距离测量
- 液位控制和报警系统
- OEM液位测量设备
