产品概述

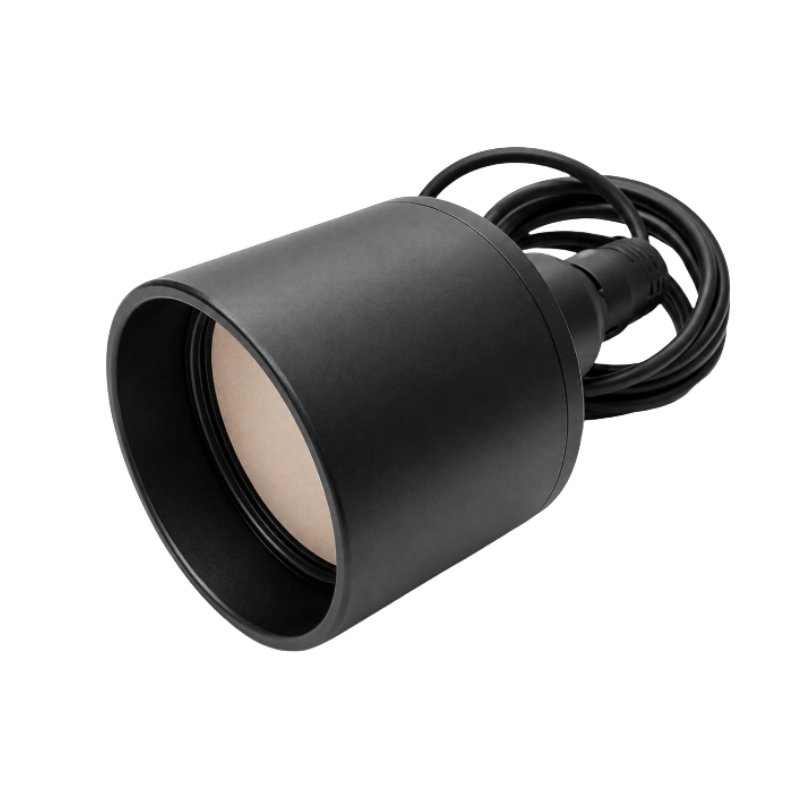

BBDM-22KR30M是一款检测范围0.8～30 m的22 kHz空气耦合超声波测距换能器，适用于位置、接近、交通和避障检测。密封式PVC外壳适合固定安装及室外工业设备集成。
产品特点
- 最远参考检测距离30 m
- 15°声束角
- 密封式PVC外壳
- IP65防护等级
- 电缆长度可定制
技术参数
| 参数 | 规格 |
|---|---|
| 中心谐振频率 | 22 kHz ±2 kHz |
| 带宽 | 2 kHz |
| 参考检测范围 | 0.8～30 m |
| 盲区 | ＜0.8 m |
| 声束角（-6 dB全角） | 15° ±2° |
| 灵敏度 | ≥-60 dB |
| 静态电容 | 5000 pF ±20% |
| 最小并联阻抗 | 300 Ω ±30% |
| 最大工作电压 | 2800 Vp-p，脉冲占空比2% |
| 工作温度 | -20～70℃ |
| 储存温度 | -40～85℃ |
| 防护等级 | IP65 |
| 外形尺寸 | Φ105 × 175 mm |
| 外壳材料 | PVC |
| 电缆长度 | 标准3 m，可定制 |
| 重量 | 约2.5 kg |
应用领域
- 长距离位置与接近检测
- 车辆和交通检测
- 工业设备避障
- 大型料仓及空间测距
选型信息
选型时请提供测量范围、目标材料、安装方式、工作环境和驱动条件。
