Produktübersicht

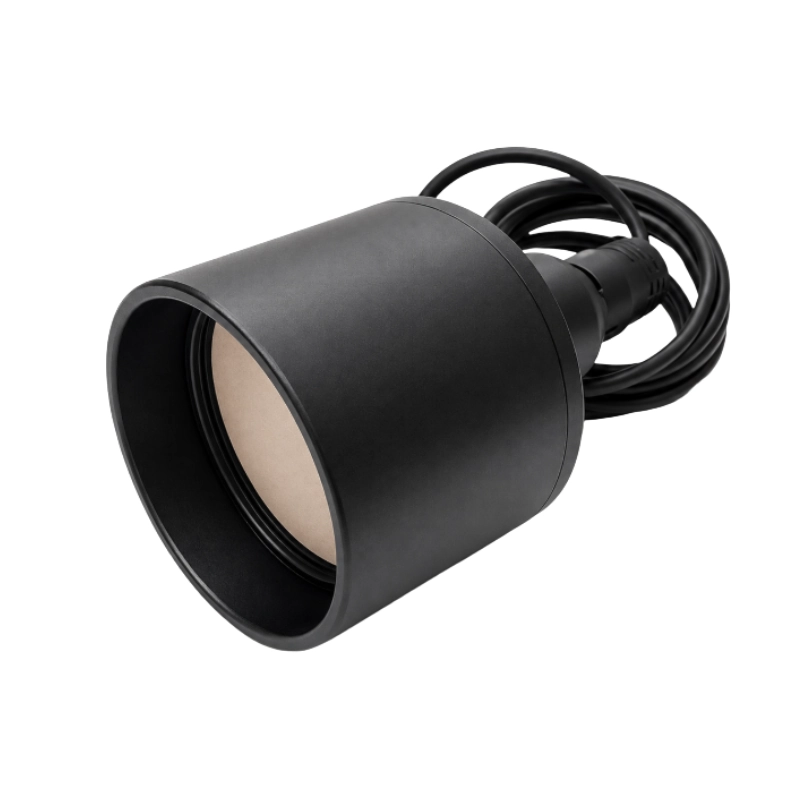

Der BBDM-22KR30M ist ein luftgekoppelter 22-kHz-Ultraschallwandler mit einem Referenz-Erfassungsbereich von 0,8 bis 30 m. Er unterstützt Positionsmessung, Näherungserkennung, Verkehrsdetektion und Hindernisvermeidung. Das abgedichtete PVC-Gehäuse eignet sich für feste Montage und die Integration in industrielle Außengeräte.
Hauptmerkmale
- Referenz-Erfassungsdistanz bis 30 m
- 15° Strahlwinkel
- Abgedichtetes PVC-Gehäuse
- IP65-Schutz
- Kundenspezifisch anpassbare Kabellänge
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Zentrale Resonanzfrequenz | 22 kHz ±2 kHz |
| Bandbreite | 2 kHz |
| Referenz-Erfassungsbereich | 0,8 bis 30 m |
| Blindzone | <0,8 m |
| Strahlwinkel (-6 dB Vollwinkel) | 15° ±2° |
| Empfindlichkeit | ≥-60 dB |
| Elektrostatische Kapazität | 5000 pF ±20% |
| Minimaler Parallelwiderstand | 300 Ω ±30% |
| Maximale Betriebsspannung | 2800 Vp-p bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 70°C |
| Lagertemperatur | -40 bis 85°C |
| Schutzart | IP65 |
| Abmessungen | Φ105 × 175 mm |
| Gehäusematerial | PVC |
| Kabellänge | 3 m Standard; kundenspezifisch anpassbar |
| Gewicht | Ca. 2,5 kg |
Anwendungen
- Positions- und Näherungserkennung über große Distanzen
- Fahrzeug- und Verkehrssensorik
- Industrielle Hindernisvermeidung
- Abstandsmessung in großen Silos und offenen Bereichen
Auswahlinformationen
Für die Auswahl geben Sie bitte Messbereich, Zielmaterial, Montageanordnung, Betriebsumgebung und Ansteuerbedingungen an.
